工作原理

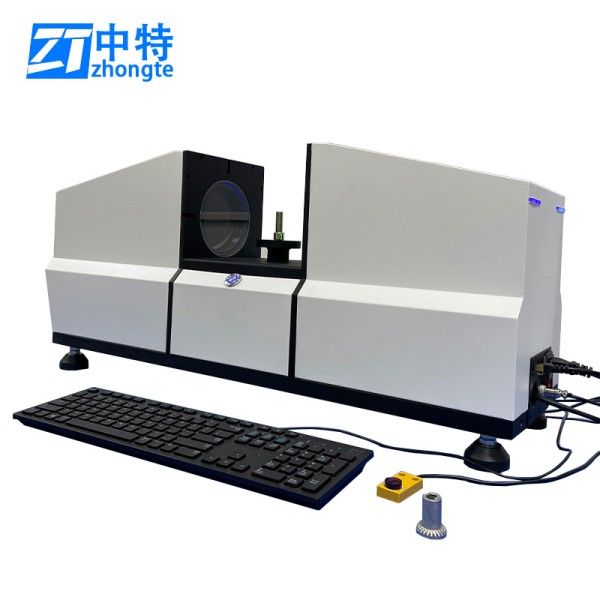

VEH-120采用卧式结构，搭载大视野双远心镜头与2000万像素CMOS相机，通过高亮度LED环形光源与同轴光组合照明，消除工件表面反光干扰，获取清晰边缘影像。设备内置深度学习算法，可自动识别点、线、圆、弧等几何特征，并一键生成测量路径，无需光栅尺位移传感器，仅通过图像像素点匹配实现亚微米级定位，单次测量耗时缩短至0.5秒内，支持每小时超3000次检测。
应用范围
该设备覆盖多行业高速质检需求：电子行业可检测手机中框孔位精度、PCB板元件间距；汽车制造领域支持齿轮齿形、轴承滚道轮廓的批量测量；精密模具行业适用于型腔尺寸、冲压件平面度的快速验证。其非接触式测量特性尤其适合脆弱材质或表面易损工件的检测。
技术参数
测量范围：X/Y轴1200×1000mm，Z轴200mm
光学系统：0.7-4.5X连续变倍镜头，影像放大倍率20X-266X
分辨率：0.0005mm（相机像素点匹配）
精度：线性测量精度≤(2+L/300)μm（L为测量长度），重复精度≤1μm
光源控制：8区LED环形光+同轴光，亮度255级独立调节
软件功能：支持DXF图纸导入、SPC统计分析、批量测量程序存储
产品特点
一键式智能操作：内置AI算法自动匹配测量特征，新手无需编程即可完成复杂工件检测；
超高速检测能力：0.5秒/件测量速度，满足产线实时质检需求；
高刚性卧式结构：大理石基座与双层减震设计，确保24小时连续测量稳定性；
灵活扩展接口：可选配激光测头实现2.5D测量，兼容MES系统数据对接，适配智能化工厂生产流程。
