工作原理

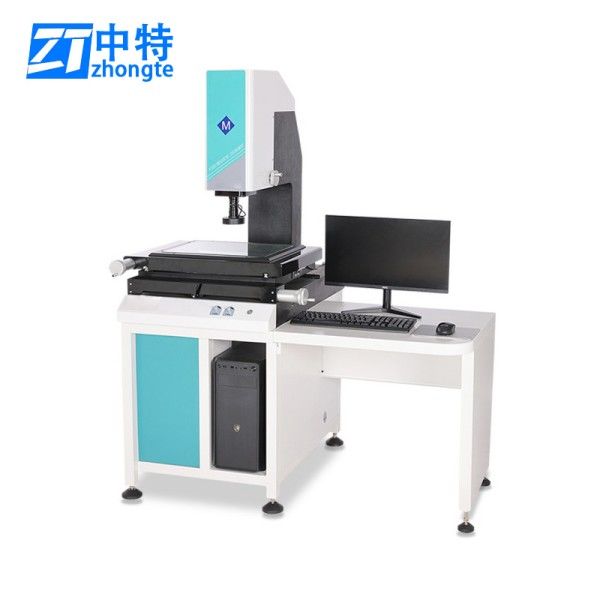

QVMS-3020采用手动三轴（X/Y/Z）运动平台，搭配高分辨率工业相机与远心光学镜头，通过8区LED环形光源与可调角度同轴光系统，消除工件表面反光干扰，获取清晰边缘影像。设备内置智能图像处理算法，可自动识别点、线、圆、弧等几何元素，并实时计算距离、角度、圆度等参数。其创新性的“自动匹配”功能支持通过鼠标点击快速定位测量特征，软件自动生成测量路径并优化计算逻辑，大幅降低手动操作对经验依赖，同时保留传统手动测量仪的灵活性。
应用范围
该设备覆盖多行业中小尺寸工件检测需求：电子行业用于测量连接器引脚间距、电阻电容尺寸；五金行业支持冲压件轮廓度、螺纹参数检测；模具领域可检测模具零件孔位精度、型腔尺寸；教育科研机构则适用于机械制图教学与材料表面形貌分析。其操作门槛低、成本可控的特点，尤其适合中小型企业质检部门及实验室使用。
技术参数
测量范围：X/Y轴300×200mm，Z轴150mm
光学系统：0.7-4.5X连续变倍镜头，搭配1/3”工业相机
分辨率：0.001mm（光栅尺），相机像素500万
精度：线性测量精度≤(3+L/200)μm（L为测量长度），重复精度≤2μm
光源控制：8区LED环形光+同轴光，亮度255级可调
软件功能：支持DXF图纸导入、测量数据导出Excel/PDF、SPC统计分析
产品特点
智能辅助手动操作：“自动匹配”功能通过算法优化测量路径，新手也能快速完成复杂工件检测；
高性价比方案：保留手动平台降低成本，同时集成智能图像处理与数据分析功能；
灵活光源配置：8区环形光与同轴光独立控制，适应不同材质工件的成像需求；
轻量化便携设计：整机重量约45kg，支持实验室与产线快速部署，满足多场景使用需求。
