工作原理

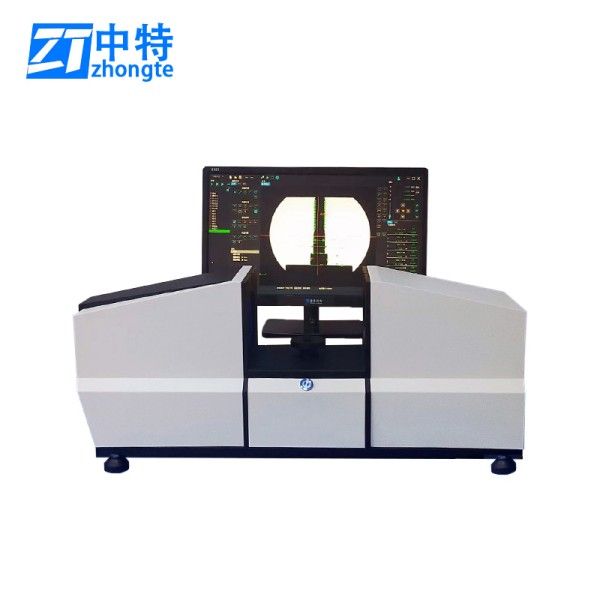

VEH-100采用卧式结构，搭载高分辨率2000万像素CMOS相机与双远心光学镜头，配合8区LED环形光源与可调角度同轴光系统，有效消除工件表面反光与畸变，获取清晰边缘影像。设备内置深度学习算法，可自动识别点、线、圆、矩形等几何特征，并通过图像像素点匹配技术实现亚微米级定位，无需传统光栅尺位移传感器。用户仅需将工件放置于测量台，点击“一键测量”按钮，系统即可在0.3秒内完成特征识别、尺寸计算及结果输出，支持每小时超5000次高速检测。
应用范围
该设备覆盖多行业高频质检需求：3C电子领域可检测手机玻璃盖板孔位精度、键盘按键平面度；汽车制造行业支持齿轮齿形、轴承滚道轮廓的批量验证；精密五金行业适用于冲压件尺寸、螺纹参数的快速筛查。其非接触式测量特性尤其适合软质材料或表面易划伤工件的检测，避免传统接触式测量导致的二次损伤。
技术参数
测量范围：X/Y轴1000×800mm，Z轴150mm
光学系统：0.5-4X连续变倍镜头，影像放大倍率15X-200X
分辨率：0.0003mm（像素点匹配）
精度：线性测量精度≤(1.5+L/350)μm（L为测量长度），重复精度≤0.8μm
光源控制：8区LED环形光+同轴光，亮度255级独立调节
软件功能：支持DXF/CAD图纸导入、SPC统计分析、批量测量程序存储与调用
产品特点
超高速一键测量：0.3秒/件检测速度，较传统影像仪效率提升10倍以上；
AI智能算法：自动匹配测量特征，无需人工编程，新手可快速上手；
高刚性卧式结构：大理石基座与双层减震设计，确保设备24小时运行稳定性；
灵活产线适配：支持MES系统数据对接，可嵌入自动化生产线实现无人质检。
