工作原理

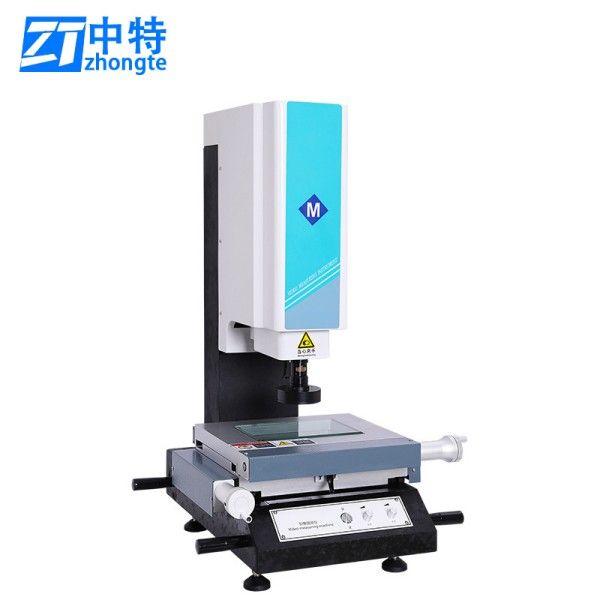

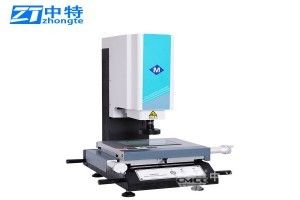

QVMS-2010采用高分辨率工业相机与远心光学镜头组合，通过多光谱LED环形光源提供均匀照明，消除工件表面反光干扰，确保影像边缘清晰锐利。设备搭载精密手动测量平台，X/Y轴配备0.001mm分辨率光栅尺，通过微调旋钮实现亚微米级定位；Z轴手动对焦机构配合软件图像锐度评价算法，可快速锁定最佳成像高度。软件系统支持几何元素（点、线、圆、弧）的自动提取与形位公差（如直线度、圆度）的实时计算，测量结果可直接导出至Excel或PDF报告。
应用范围
该设备覆盖多行业精密测量需求：在五金行业，可检测冲压件轮廓尺寸、螺丝螺纹参数及齿轮齿距；电子元件领域用于测量连接器引脚间距、PCB板孔径及SMT贴片元件位置度；模具行业则支持型腔深度、斜顶角度及分型线间隙的快速验证。其非接触式测量特性尤其适合软质材料（如橡胶、塑料）或微小元件（最小可测0.01mm）的检测。
技术参数
测量范围：X/Y轴200×100mm，Z轴150mm
分辨率：0.001mm（光栅尺），相机像素300万
精度：线性测量精度≤(2.5+L/200)μm（L为测量长度）
光源系统：6区LED环形光+同轴光，亮度独立可调
软件功能：支持DXF图纸比对、自动编程测量及SPC统计分析
产品特点
高性价比手动平台：精密丝杆导轨与交叉滚柱轴承结构确保手动操作顺滑无间隙，维护成本低；
快速成像与对焦：0.5秒完成单次影像采集，手动Z轴对焦配合软件辅助，3秒内锁定清晰图像；
智能软件辅助：内置测量向导功能，新手可快速完成复杂工件测量；支持图素标注与测量数据一键导出；
紧凑耐用设计：全金属机身与防震脚垫有效抑制环境振动，占地面积仅0.3㎡，适合产线或实验室紧凑空间使用。
