工作原理

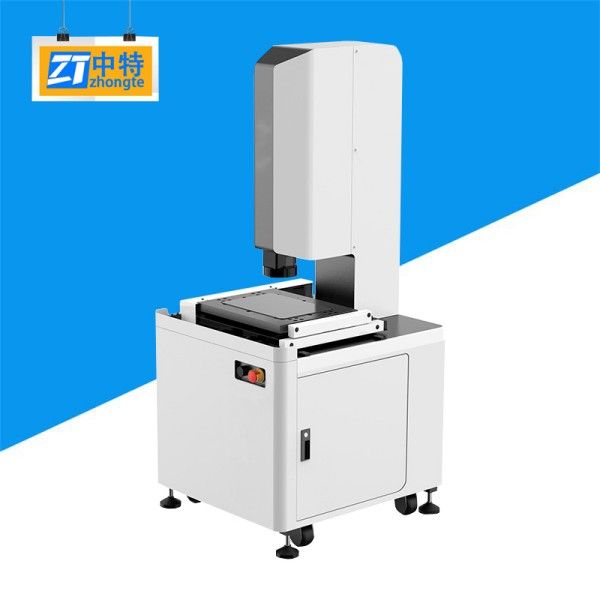

SMU-3020EF采用高分辨率工业相机与远心镜头组合，通过多光谱LED环形光源提供均匀照明，确保被测工件影像清晰无畸变。设备搭载自主开发的自动对焦系统，基于激光位移传感器与图像锐度评价算法，可实时调整Z轴高度，实现微米级对焦精度。运动控制方面，X/Y轴采用HCFA高精度伺服电机驱动，配合0.1μm分辨率光栅尺，定位重复性达±0.5μm。软件系统可自动识别点、线、圆、弧等几何元素，并支持形位公差（如平行度、垂直度）的快速计算。
应用范围
该设备覆盖多行业精密检测需求：在电子制造领域，可检测PCB板孔径、SMT元件间距及连接器引脚宽度；五金行业用于测量冲压件轮廓、螺丝螺纹参数及齿轮齿形；塑胶行业可分析产品毛边、缩水等缺陷尺寸；模具行业则支持型腔深度、斜顶角度等关键尺寸验证。其非接触式测量特性尤其适合软质材料或微小元件的检测。
技术参数
测量范围：X/Y轴300×200mm，Z轴150mm
分辨率：0.0005mm（光栅尺），相机像素500万
精度：线性测量精度≤(2.0+L/200)μm（L为测量长度）
光源系统：8区LED环形光+同轴光，亮度独立可调
软件功能：支持DXF/CAD图纸导入、自动编程测量、SPC统计分析及PDF/Excel报表生成
产品特点
全自动高效检测：一键启动自动完成对焦、测量与报告生成，单件检测时间＜3秒，批量检测效率提升5倍；
高稳定性设计：00级大理石基座与双层减震结构有效抑制环境振动，确保长期测量一致性；
智能交互体验：21.5寸触摸屏支持手势缩放与图素标注，内置测量数据库可存储10000组以上数据；
灵活扩展能力：可选配激光测头实现2.5D测量，兼容第三方检测软件二次开发，满足个性化需求。
