工作原理

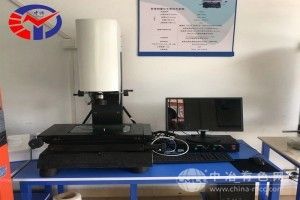

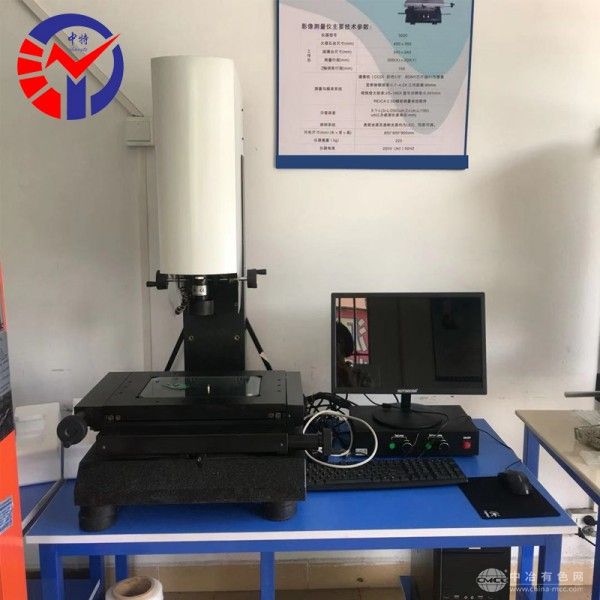

ZTB-150U采用高分辨率CCD传感器（500万像素）与0.7X-4.5X连续变倍物镜，实时采集工件图像并传输至嵌入式计算机。设备配备高精度花岗岩平台与双导轨手动载物台，用户通过手轮驱动X/Y轴移动，结合Z轴电动调焦实现多位置精准对焦。测量软件内置智能边缘检测算法，可自动识别工件特征并计算尺寸参数，支持CAD图纸导入比对、公差标注及数据导出功能。
应用范围
该仪器适用于以下场景的二维尺寸检测需求：
电子制造：PCB板线路间距、SMT元件贴装精度验证；
模具行业：冲压模、注塑模的型腔尺寸与轮廓度检测；
五金加工：齿轮齿距、螺纹中径及表面缺陷筛查；
汽车零部件：安全气囊支架孔位、传感器外壳的平面度测量；
科研教育：材料微观结构分析、教学实验样件测量。
技术参数
测量范围：150×100mm（X/Y轴），可扩展至300×200mm
光学系统：远心镜头（可选配），工作距离95mm
图像分辨率：0.001mm（像素当量）
重复精度：±2μm
载物台承载：5kg（手动）
光源配置：环形LED+同轴光双模式可调
数据接口：USB 3.0、RS-232、以太网
操作环境：温度20±3℃，湿度≤65%RH（恒温房推荐）
产品特点
高性价比定制：支持测量范围、光学倍率、光源类型等模块化选配，降低企业采购成本；
手动操控灵活：双导轨载物台配合微调手轮，实现毫米级精准定位，适应异形工件检测；
抗干扰能力强：花岗岩基座与铸铝立柱设计，热变形系数<1μm/℃，确保长期测量稳定性；
软件功能丰富：支持几何元素测量、SPC统计分析、图像拼接等高级功能，兼容多种测量标准；
维护成本低：开放式结构设计，关键部件（如导轨、镜头）可快速更换，延长设备使用寿命。
