工作原理

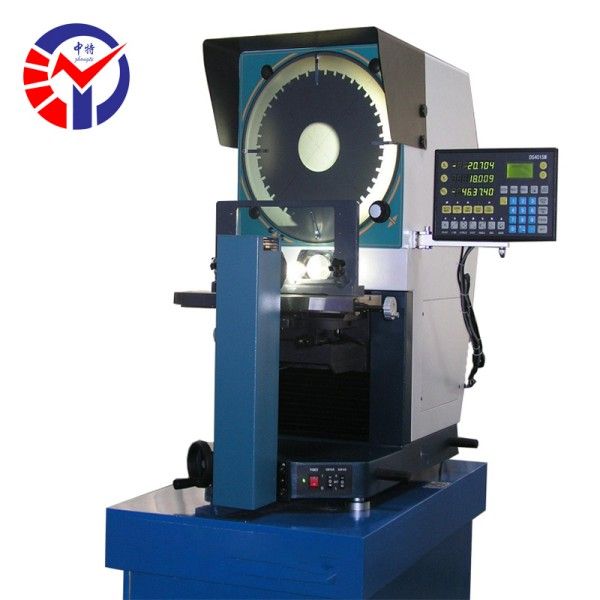

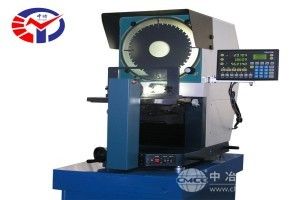

JT36采用卧式平行光路设计，光源经聚光镜组后形成平行光束，穿透或反射工件表面后，由物镜组将轮廓影像投射至高分辨率数字传感器（200万像素）。数字信号通过嵌入式处理器转换为实时图像，并传输至14英寸液晶显示屏，实现10-100倍的连续变倍放大。测量软件内置智能边缘提取算法，可自动识别直线、圆、角度等几何元素，支持CAD图纸比对、公差标注及数据导出功能。
应用范围
该设备适用于以下场景的轮廓与尺寸检测需求：
机械加工：齿轮齿形、螺纹牙型、凸轮轮廓的精度验证；
模具制造：冲压模、注塑模的型腔尺寸与表面缺陷筛查；
电子元件：连接器引脚间距、IC封装引线共面性检测；
航空航天：涡轮叶片型线、航空紧固件螺纹的微观测量；
科研教学：材料断口形貌分析、教学实验样件投影演示。
技术参数
投影方式：卧式平行光路透射/反射两用
工作距离：280mm（支持大尺寸工件检测）
放大倍率：10X-100X（连续变倍）
数字分辨率：0.0005mm（像素当量）
光源配置：LED冷光源（寿命≥50,000小时）
载物台：φ250mm旋转台，承重10kg
显示输出：14英寸液晶屏，支持HDMI外接
操作环境：温度20±2℃，湿度≤70%RH
产品特点
卧式光路设计：突破传统立式投影仪对工件高度的限制，可检测高度达200mm的立体零件；
数字成像清晰：200万像素传感器配合抗反射镀膜物镜，消除图像畸变与摩尔纹干扰；
多光源兼容性：透射光与反射光独立调节，适配金属、塑料、陶瓷等不同材质工件；
智能测量软件：支持几何元素测量、SPC统计分析、图像拼接等高级功能，兼容ISO/GB/DIN标准；
模块化扩展性：可选配自动轮廓扫描、激光测高、探针测量等模块，满足多元化检测需求。
