工作原理

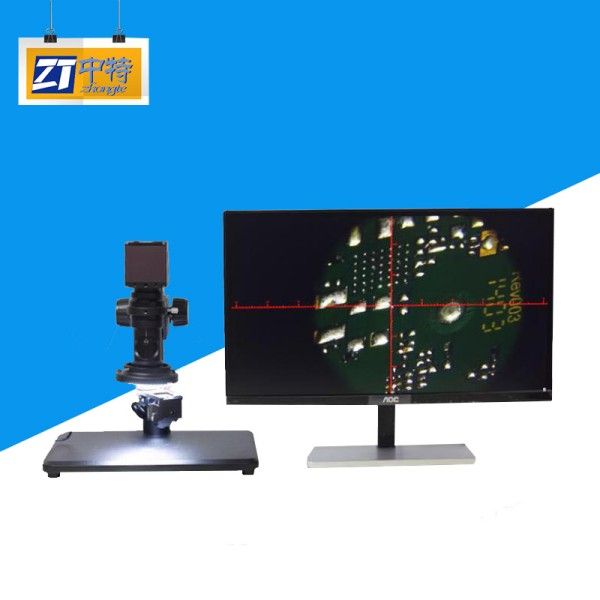

ZT-1956采用同轴光照明系统，利用半透半反射镜面实现光源与成像光路的同轴对齐，消除传统显微镜因光线折射产生的阴影干扰，尤其适用于反光材质或曲面工件的检测。设备搭载0.7X-4.5X连续变倍物镜与0.5X摄影目镜，配合索尼高分辨率传感器，将光学信号转换为数字信号后通过HDMI接口实时输出至显示器，实现无拖尾、低畸变的动态成像。用户可通过手旋式调焦机构快速定位检测区域，测量软件支持实时尺寸标注与数据存储。
应用范围
该设备广泛应用于以下场景的精密检测：
电子行业：集成电路引脚焊接缺陷、液晶屏线路断点、PCB板表面划痕检测；
半导体制造：晶圆镀层均匀性、芯片封装气密性分析；
精密机械：金属零件表面粗糙度、螺纹牙型角测量；
五金制品：太阳能板镀膜厚度、冲压件毛刺高度评估。
技术参数
放大倍率：18X-200X（光学变倍×数字增益）
工作距离：120mm（支持大尺寸工件检测）
成像分辨率：3840×2160@30FPS（4K高清输出）
光源配置：可调亮度LED环形光+同轴点光源
调焦范围：0-65mm（手旋式升降机构）
数据接口：HDMI 2.0、USB 3.0（支持U盘直存）
电源规格：AC100-240V 50/60Hz
产品特点
同轴光无影成像：消除反光干扰，清晰呈现曲面或镜面工件的微观结构；
超长工作距离：120mm中心距设计，兼容大型工件或机械臂协同操作；
一键测量功能：内置校正尺与智能边缘检测算法，单键完成尺寸标注与公差判定；
工业级耐用性：防静电烤漆铝质底座与立柱，通过1米跌落测试，适应产线恶劣环境；
模块化扩展性：支持0.35X/1.0X辅助物镜、20X-600X摄影目镜等选配件升级。
