工作原理

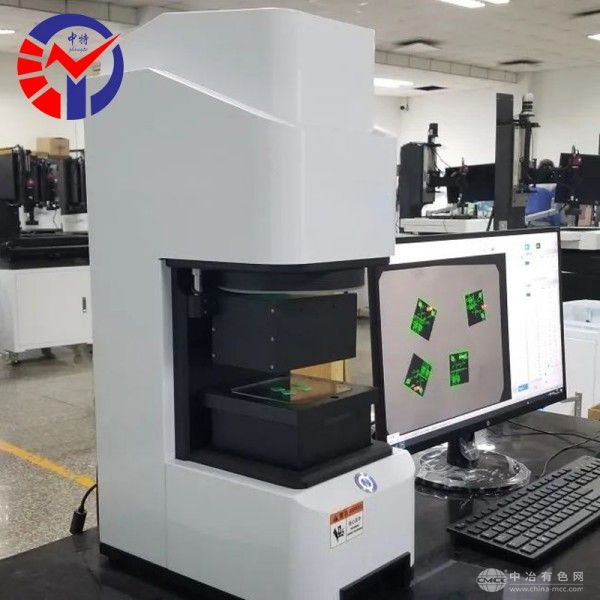

ZTQ-100M采用远心光学镜头与高分辨率CCD传感器（500万像素），实时采集工件图像并传输至嵌入式计算机。设备内置智能边缘检测算法，可自动识别工件轮廓、圆孔、矩形等特征，结合精密花岗岩平台与直线电机驱动的X/Y/Z三轴运动系统，实现多位置快速定位与尺寸计算。用户仅需放置工件并点击“测量”键，系统即可在1-3秒内完成20+项参数的检测并生成报告，支持CAD图纸比对与公差判定。
应用范围
该仪器适用于以下领域的批量尺寸检测：
3C电子：手机玻璃盖板、摄像头模组、连接器的平面度与孔位精度检测；
精密机械：齿轮、轴承、螺纹件的齿距与形位公差测量；
汽车零部件：安全气囊支架、传感器外壳的孔径与轮廓度验证；
医疗器械：注射器针头、手术刀片的尺寸一致性筛查；
半导体封装：晶圆、芯片引脚的间距与共面性分析。
技术参数
测量范围：100×100×20mm（X/Y/Z轴）
光学系统：0.5X远心镜头，工作距离110mm
图像分辨率：0.001mm（像素当量）
重复精度：±1μm
最大测量速度：300mm/s（空载）
光源配置：环形LED+同轴光双模式可调
数据接口：USB 3.0×2、RS-232、以太网
操作环境：温度10-35℃，湿度≤75%RH
产品特点
极速测量：AI算法优化边缘检测速度，较传统影像仪效率提升5-8倍；
智能防错：自动识别工件摆放方向，支持多品种混线检测；
高稳结构：花岗岩基座与航空铝立柱，热变形系数<0.5μm/℃；
简易操作：无编程基础用户可通过模板库快速创建检测程序；
数据追溯：内置200GB存储空间，支持测量数据与图像同步归档。
