工作原理
JDJ1000基于激光干涉条纹四倍频计数原理，采用氦氖激光器作为光源，通过分束镜将光束分为参考光与测量光。参考光经固定角锥棱镜反射，测量光经可动角锥棱镜反射后与参考光会合，形成干涉条纹。分束镜前表面镀分束移相膜，使两组干涉条纹相位差90°，通过光电接收系统判别移动方向并实现四倍频计数，分辨率达0.01μm。设备内置空气折射率补偿模块，实时监测环境温度、气压及湿度，结合材料热膨胀系数数据库，自动修正测量结果，确保在20℃±1℃、湿度≤60%RH的严苛环境下长期稳定性。
应用范围
该设备覆盖多行业精密检测需求：机械制造领域可完成量块、光滑环规、螺纹塞规的校准，支持外径千分尺校对棒及内径千分尺的直接测量；航空航天行业适用于飞机机翼梁、火箭燃料舱段等超长工件的直线度检测；计量检定机构可检定四、五等量块及光滑环规，满足GB/T 17164-2018等国家标准要求；科研单位则用于纳米材料形貌分析前的尺寸基准验证。
技术参数

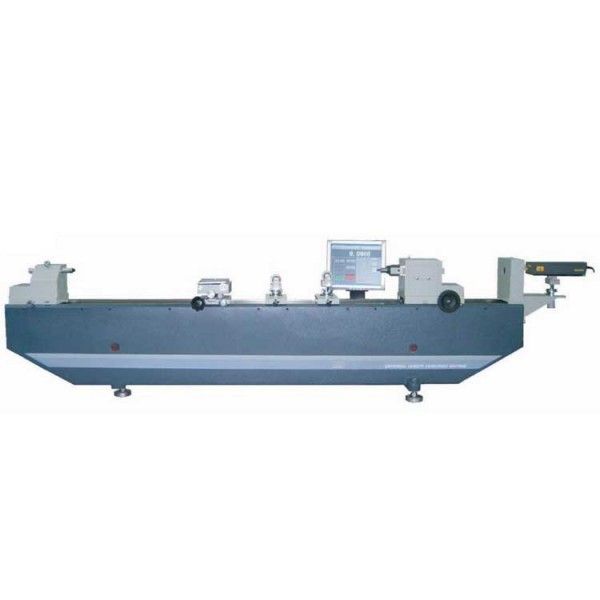

JDJ1000测量范围外尺寸0-1000mm、内尺寸30-900mm，外尺寸测量准确度±(0.5+L/500)μm，内尺寸±(1.5+L/500)μm（L为测量长度）。工作台垂向行程70mm、横向行程40mm，支持±3°旋转与摆动，承重达10kg。设备配备进口激光干涉仪，抗干扰能力强，测微鼓分度值0.01mm，测量力可选1.5N或2.5N。
产品特点
高刚性结构设计：优质铸铁底座经时效处理，配合花岗岩导轨，消除机械振动对测量的干扰；
智能环境补偿：内置温度、气压传感器，实时修正环境因素对测量结果的影响；
多功能附件扩展：配备测钩、顶针架、V型支架等12类附件，支持复杂曲面检测及动态测量；
符合阿贝原理：光路布局消除阿贝误差，确保测量基准线与被测长度方向一致，提升精度。
