工作原理

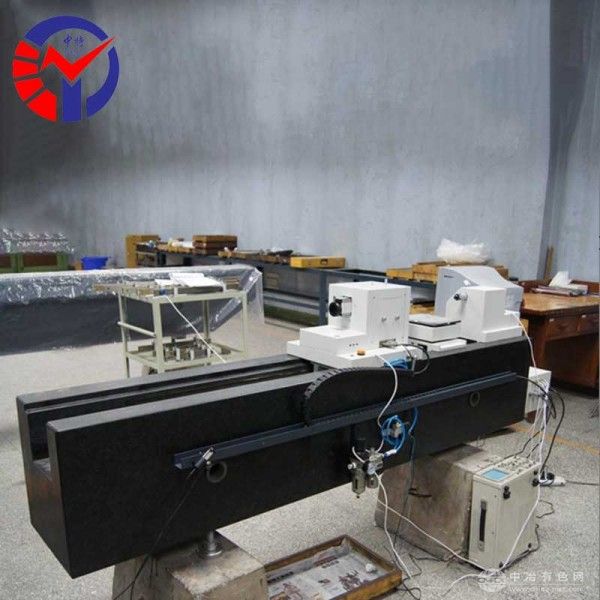

ZTQ-2000采用气体静压原理与光栅干涉技术双重保障精度。气浮平台通过底部均匀分布的微孔注入高压气体，形成0.01mm厚稳定气膜，使工作台悬浮于导轨表面，消除机械摩擦与振动干扰。光栅测量系统采用德国进口2000线/mm反射式相位光栅，栅距0.005mm，经四倍频细分后分辨率达0.001μm。激光干涉条纹信号通过FPGA高速采样与2000倍数字化细分算法处理，配合爱宾斯坦光学补偿模块，实时修正导轨热变形与阿贝误差，确保2米行程内直线度≤0.2μm/m。
应用范围
该设备覆盖超精密制造全场景检测：航空航天领域可完成飞机蒙皮曲面轮廓度、火箭燃料舱段同轴度验证；半导体行业适用于12英寸晶圆厚度分布测量与光刻机工作台定位精度校准；精密机械加工领域能检测数控机床主轴径向跳动、模具型腔表面粗糙度；科研单位则用于纳米材料形貌分析前的尺寸基准验证，支持GB/T 17164-2018等28种国际标准检测。
技术参数
ZTQ-2000测量范围外尺寸0-2000mm、内尺寸50-1950mm，示值误差±(0.3+L/1000)μm（L为测量长度）。工作台垂向行程150mm、横向行程100mm，支持±5°旋转与摆动，承重达80kg。环境适应性要求室温20℃±0.5℃、湿度≤50%RH，配备0.6MPa无油压缩空气源，气浮平台刚度达120N/μm。
产品特点
超稳定气浮结构：花岗岩基座与航空铝测量主轴组合，经自然时效处理消除内应力，配合高精度气浮轴承，实现2米行程内运动平稳性≤0.1μm；
智能误差补偿：内置温度、气压传感器与材料热膨胀系数数据库，实时修正环境因素对测量结果的影响；
多功能扩展接口：支持激光对中装置、顶针架等18类附件，可完成复杂曲面轮廓度检测与动态测量；
符合阿贝原则：光路布局消除一次方阿贝误差，确保测量基准线与被测长度方向一致，提升长期稳定性。
