工作原理

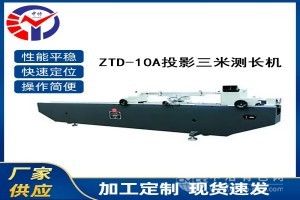

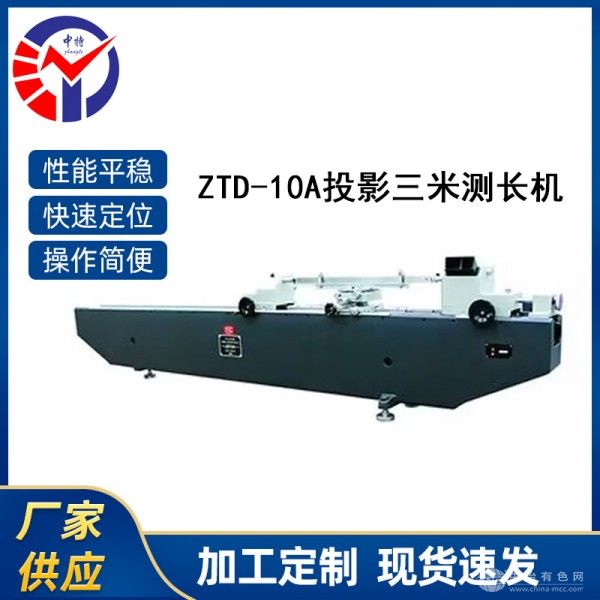

ZTD-10A采用爱宾斯坦光学补偿原理，通过分划尺与投影物镜的精密组合，将测量基准线投影至3000mm行程的导轨方向，有效消除导轨制造误差引发的一次方阿贝误差。其核心光学系统包含500mm玻璃分划尺，经透射光照明后通过步进法扩展至3000mm测量范围，配合55×总放大率的高对比度投影屏，实现微米级分划图案的清晰瞄准。机械传动部分采用滚柱导轨与精密丝杠副组合，确保工作台在3米行程内实现0.1μm/m的直线度，消除微调爬行现象。
应用范围
该设备覆盖超大型工件全场景检测需求：航空航天领域可完成飞机机翼梁、火箭燃料舱段及卫星支架的直线度与同轴度验证；船舶制造行业适用于船用柴油机曲轴、螺旋桨轴及舵杆的圆柱度检测；能源装备领域能测量核电主管道、风电主轴及燃气轮机叶片的形位误差；轨道交通行业则可检测高铁转向架、列车车轴及轮对的尺寸一致性。设备支持外径千分尺校对棒、光滑环规等量具的校准，满足GB/T 17164-2018等国家标准要求。
技术参数
ZTD-10A测量范围外尺寸0-3000mm、内尺寸50-2950mm，最小分度值0.001mm。微米分划尺示值误差±60μm范围内≤±0.30μm，毫米分划尺示值误差≤±(0.8+L/300)μm（L为测量值）。工作台垂向行程100mm、横向行程60mm，支持±5°旋转与摆动，承重达50kg。环境适应性要求室温20℃±1℃、相对湿度≤60%RH。
产品特点
超长行程高刚性结构：优质铸铁基座与花岗岩导轨组合，经自然时效处理消除内应力，确保3米行程内测量稳定性；
智能光学补偿系统：内置爱宾斯坦误差修正模块，实时补偿导轨变形对测量结果的影响；
多功能附件扩展：配备顶针架、V型支架、激光对中装置等18类附件，支持复杂曲面轮廓度检测及动态测量；
人性化操作界面：投影屏集成微米/毫米双刻度显示，配合数字测微系统，操作人员可通过可视化界面快速完成参数设置与数据导出。
