工作原理

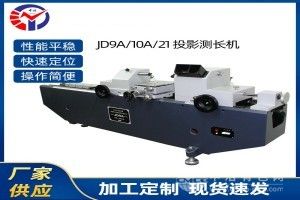

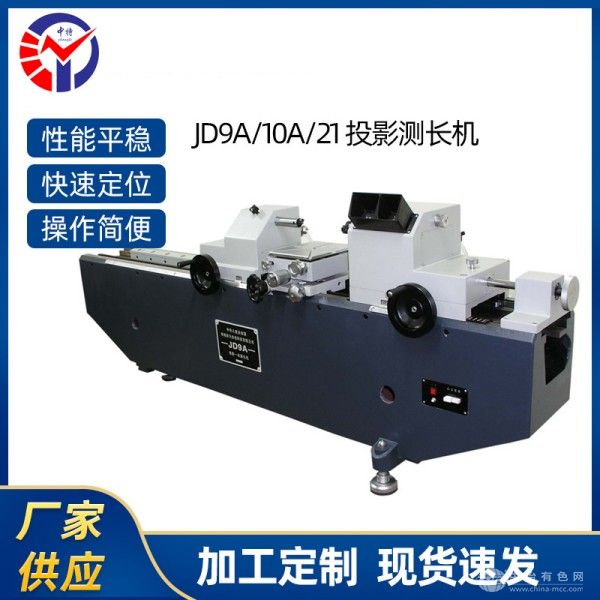

JD9A采用爱宾斯坦光学原理，通过透镜、棱镜组合的光学系统消除导轨制造误差引发的一次方阿贝误差。其核心分划尺系统包含100mm玻璃分划尺，经透射光照明后通过步进法扩展至1000mm测量范围。投影读数屏采用高对比度光学系统，配合55×总放大率，将微米级分划图案清晰投射至580×30mm投影屏，实现非接触式瞄准定位。
应用范围
该设备覆盖多行业精密检测场景：机械制造领域可完成光面环规、螺纹环规、卡规等量具的校准，支持外径千分尺校对量棒及内径千分尺的直接测量；航空航天行业适用于飞机机翼梁、火箭燃料舱段等超长工件的直线度检测；计量检定机构可检定四、五等量块及光滑环规，满足GB/T 17164-2018等国家标准要求。
技术参数
JD9A测量范围外尺寸0-1000mm、内尺寸13.5-900mm，最小分度值0.001mm。微米分划尺示值误差±60μm范围内≤±0.20μm，毫米分划尺示值误差≤±(0.6+L/200)μm（L为测量值）。工作台垂向行程70mm、横向行程40mm，支持±3°旋转与摆动，承重达10kg。环境适应性方面，要求室温20℃±1℃、相对湿度≤60%RH。
产品特点
高刚性结构设计：优质铸铁基座经自然时效处理，配合滚柱导轨与滚动摩擦传动机构，消除微调爬行现象；
智能误差修正：内置爱宾斯坦光学补偿模块，实时修正阿贝误差，确保测量稳定性；
多功能附件扩展：配备顶针架、V型支架、量块研合架等12类附件，支持外螺纹中径测量及复杂曲面检测；
人性化操作界面：投影屏集成微米/毫米双刻度显示，配合横向测微鼓0.01mm分度值，操作人员可通过可视化界面快速定位测量关键点。
