工作原理

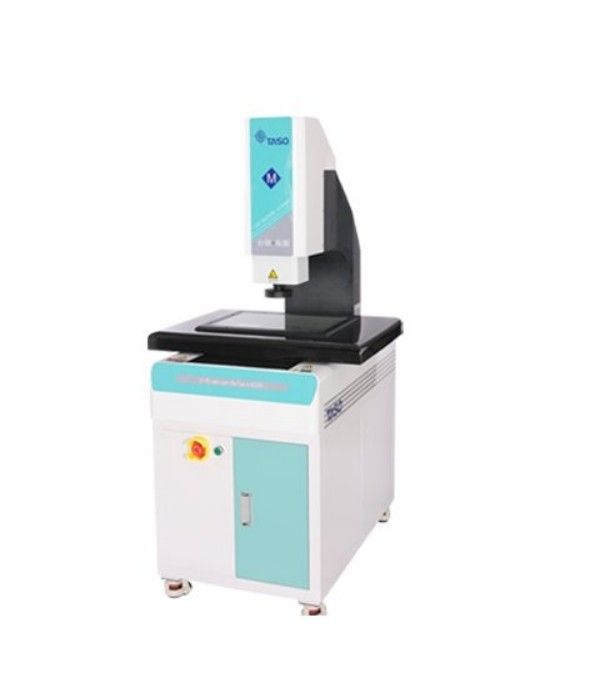

QVME4030采用高分辨率工业相机与远心镜头组合，通过LED环形光源与同轴光双照明系统，精准捕捉工件边缘轮廓。设备配备高刚性花岗岩基座与三轴（X/Y/Z）精密导轨，Z轴可手动或电动调焦，确保图像清晰度。测量时，软件自动识别工件特征点（如圆、弧、线、角等），结合光栅尺实时反馈坐标数据，通过几何算法计算尺寸、位置度、形位公差等参数，并生成可视化检测报告。Z轴电动调焦版本支持自动聚焦，进一步提升复杂曲面工件的测量效率。
应用范围
该设备适用于各类中小型工件的二维尺寸检测，典型应用场景包括：电子元器件（如SMT贴片、连接器、按键）的线宽、间距、孔径测量；五金冲压件（如端子、弹片）的轮廓度、平面度验证；塑胶制品（如齿轮、外壳）的齿距、螺距分析；以及珠宝、钟表、医疗器械等行业的精密零件检测，满足研发打样、来料检验、产线抽检等全流程需求。
产品技术参数
测量行程：X轴400mm×Y轴300mm×Z轴150mm（可选电动）；分辨率：0.0005mm；重复性：±1.5μm；最大测量速度：200mm/s；影像系统：500万像素工业相机，0.7X-4.5X连续变倍镜头；光源：LED环形光+同轴光（亮度独立可调）；软件功能：几何测量、形位公差分析、SPC统计、CAD图纸比对、影像拼接；工作台承重：15kg；电源：AC220V±10%，50Hz；外形尺寸：900×750×1500mm；重量：约280kg。
产品特点
高精度与稳定性：花岗岩基座与精密导轨结构，有效降低环境振动影响，确保长期测量精度；
智能软件支持：内置自动测量程序与批量检测功能，兼容DXF/CAD图纸导入，简化复杂工件编程；
灵活光源配置：双照明系统可适配反光、透光等不同材质工件，提升边缘检测清晰度；
操作便捷性：10.4英寸触摸屏与鼠标双重操作，支持一键测量与报告导出，降低人员培训成本；
高性价比方案：提供手动/电动Z轴、标准/增强型软件等多配置选项，满足不同预算与检测需求。
