工作原理

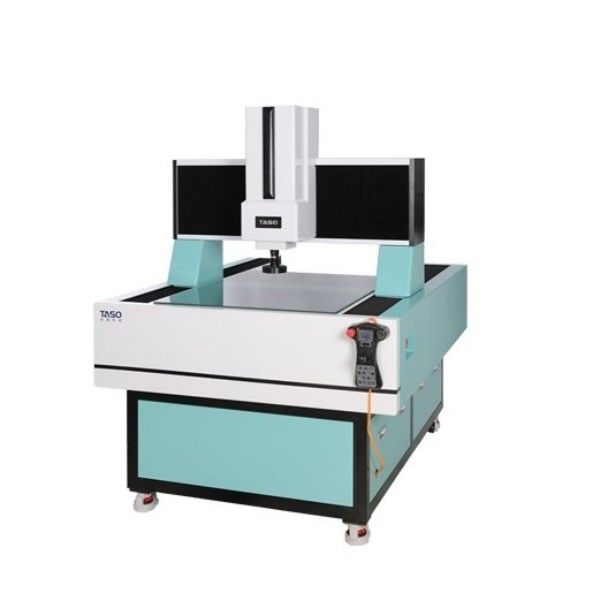

6050采用龙门式双立柱结构，搭载高刚性花岗岩横梁与精密直线导轨，确保X/Y轴大行程运动时的稳定性。设备配备高分辨率工业相机与远心镜头，结合LED环形光源与同轴光双照明系统，清晰捕捉工件表面特征。测量时，三轴（X/Y/Z）伺服电机驱动系统自动定位，Z轴电动调焦保证图像清晰度，光栅尺实时反馈坐标数据，软件通过边缘检测算法与几何运算，快速计算尺寸、形位公差等参数，并支持多工位编程测量与数据追溯。
应用范围
该设备适用于大型精密工件的二维尺寸检测，典型应用场景包括：汽车行业（如发动机缸体、变速器壳体、冲压钣金件）的孔位、轮廓度验证；航空航天领域（如机翼肋板、卫星支架）的平面度、平行度分析；电子制造（如大型PCB板、液晶面板）的线路间距、对位精度检测；以及轨道交通、能源装备等行业的大尺寸结构件全检需求，满足研发、生产、售后全流程质量控制。
产品技术参数
测量行程：X轴600mm×Y轴500mm×Z轴300mm；分辨率：0.0005mm；重复性：±2μm；最大测量速度：300mm/s；影像系统：800万像素工业相机，0.5X-3X连续变倍镜头；光源：LED环形光+同轴光（亮度独立可调）；软件功能：几何测量、形位公差分析、SPC统计、CAD图纸比对、影像拼接；工作台承重：100kg；电源：AC380V±10%，50Hz；外形尺寸：1800×1600×2200mm；重量：约1200kg。
产品特点
大行程高精度：龙门式结构与花岗岩基座组合，抗振动、耐温变，确保大尺寸测量稳定性；
全自动化操作：支持多工位编程测量与自动对焦，单件检测时间缩短50%以上；
智能软件集成：内置AI边缘检测算法与CAD逆向工程模块，兼容多种格式图纸导入；
多功能扩展性：可选配激光测头、探针测量系统，实现二维+三维复合检测；
耐用可靠设计：全封闭防护罩与恒温控制系统，适应产线24小时连续运行需求。
