工作原理

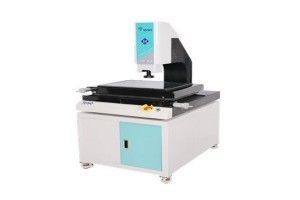

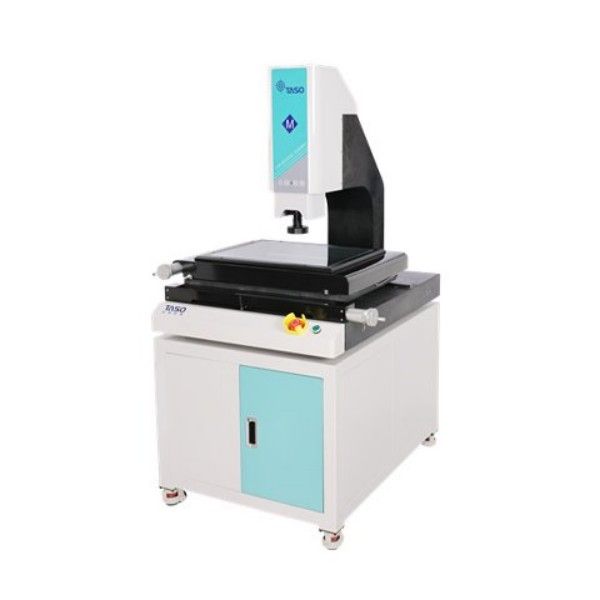

Z轴自动影像测量仪5040采用高分辨率工业相机与远心光学镜头组合，通过LED环形光源与表面光双照明系统，清晰捕捉被测工件轮廓。设备搭载高精度花岗岩工作台与三轴（X/Y/Z）伺服电机驱动系统，Z轴可自动调焦确保图像清晰度。测量时，软件自动识别工件边缘或特征点，结合光栅尺实时反馈坐标数据，通过几何算法计算尺寸、角度、圆度等参数，并生成检测报告。Z轴自动聚焦功能可适配不同高度工件，避免手动调焦误差，提升检测效率。
应用范围
该设备适用于各类精密零部件的二维尺寸检测，典型应用场景包括：电子元器件（如连接器、IC引脚、PCB板）的线宽、间距、孔径测量；模具配件（如冲压件、塑胶件）的轮廓度、平面度验证；机械加工件（如齿轮、螺纹）的齿距、螺距分析；以及五金件、钟表零件、医疗器械等行业的批量检测与质量控制，满足高精度、高效率的产线抽检需求。
产品技术参数
测量行程：X轴500mm×Y轴400mm×Z轴200mm；分辨率：0.0005mm；重复性：±1μm；最大测量速度：300mm/s；影像系统：500万像素工业相机，0.5X-5X连续变倍镜头；光源：LED环形光+表面光（亮度可调）；软件功能：几何元素测量、形位公差分析、SPC统计、CAD图纸比对；工作台承重：30kg；电源：AC220V±10%，50Hz；外形尺寸：1200×1000×1600mm；重量：约500kg。
产品特点
高精度自动化：Z轴自动调焦与光栅尺闭环控制，确保测量数据稳定性；
智能软件支持：内置几何测量、图像拼接、逆向工程等模块，兼容DXF/CAD格式导入；
灵活光源配置：双照明系统可适配不同材质工件，提升边缘检测清晰度；
高效批量检测：支持编程自动测量与多工件阵列检测，缩短单件检测时间；
耐用稳定设计：花岗岩基座与精密导轨结构，抗振动、耐磨损，适应长时间连续运行。
