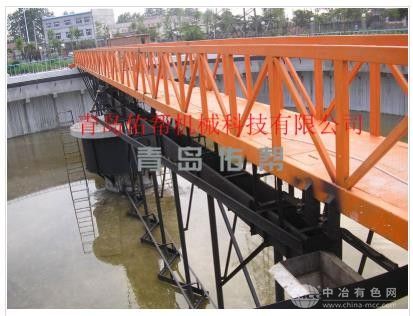

全桥周边传动刮吸泥机
QYZBG型系列周边传动全桥式刮吸泥机概述：
刮吸泥机是给排水工程中使用较多的设备之一，主要用于辅流式或竖流式沉淀池的机械排泥，特别适应于比重较轻的生物污泥的排放，对水流扰动较小，排泥效果好。该机主要适应于污水厂的沉淀池，将沉降在池底污泥刮集到集泥槽，以便污泥浓缩脱水，并将水面浮渣撇向集渣斗，通过浮渣斗排出机外。更有泥量调节阀调节出泥量，适应各种条件下的正常出泥，也可以采用虹吸来控制排泥量。
QYZBG型刮吸泥机结构与工作原理：
1、刮吸泥机结构
周边传动刮吸泥机主要由：主梁、端梁、驱动装置、吸泥管系统、抽真空系统、导流筒、撇渣装置、集渣斗、中心支座、溢流堰、集电器、控制柜等组成。
2、刮吸泥机工作原理
主梁在周边驱动装置带动下，绕池中心轴线旋转，将沉积在池底的污泥由刮泥板刮集到各个吸泥口，在液位的作用下，污泥经吸泥口、输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥池。每个吸管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撇渣板和周边浮渣挡板形成的渐缩区域集中，直至其封闭边一刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集渣斗排出池外。
周边传动全桥式刮吸泥机性能特点：
1、采用桁架结构，主梁兼作吸泥槽，强度高、重量轻。
2、维护管理简单方便，运行费用低。由于采用虹吸管将泥槽的污泥以不旋转的中心泥罐排至中心排泥管，没有动密封，杜绝了上清液短流，既避免了回流泵能耗的浪费，又保证了回流污泥的浓度，为生化工艺正常运行创造条件。同时也根除了由于动密封而带来的维修工作。
3、采用新型的传动机构，减速机是驱动装置中的关键部件，采用先进的连接方式，结构紧凑，效率高。
4、行走轮采用标准的实心轮。行走轮可为橡胶轮、尼龙轮、钢轮。
5、电气元件均采用户外型，运行平稳，工作安全可靠，可随机控制或PLC远程控制。
5、刮集污泥效果好，排出污泥含水率低。
6、可根据特定的要求配备过扭矩保护机构，当扭矩值到达设定值时自动报警停机，安全可靠。
