产品简介
产地：国产

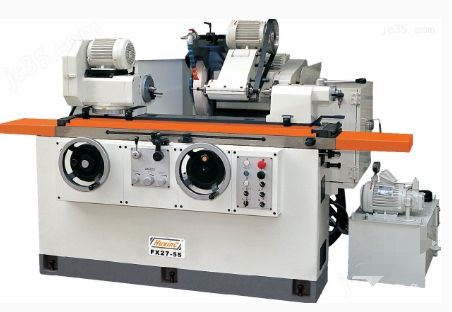

ODM27-55数控外圆磨床为高精度外圆磨床。金属工件在小量生产时，自动进刀配合无火花定时器，可得到良好的研磨品质。大量生产时，二段式自动进刀加上二段式测量器(特别附件)，可提供*的产量和研磨效果(NC/CNC机型)
产品介绍
ODM27-55数控外圆磨床机床参数：
机 型FX27-55
加工能力加床面旋径270
两顶心间距离550
顶心工件zui大重量顶心工作(kg)60
只有工作头(kg)20
砂轮头及进给旋转角度左/右±15°
标准砂轮尺寸外径×宽×内径405*32-50*127(152.4)
特殊砂轮尺寸外径×宽×内径355*32-50*127(152.4)
砂轮轴转速R.P.M.1650/1850/2100
移动距离250
快速进给行程(#)40
主轴行程每转进给量(直径)2
每一微分进给量(直径)0.005
工作头主轴旋转方式活动/固定主轴
旋转角度工作者边(度)30°
砂轮边(度)90°
主轴转速R.P.M.10～5005.，75,100,200,250
顶针锥度MTNO.4
主轴20
工作台旋转角度工作者边(度)6°
砂轮边(度)9°
手轮进给每转进给量12.5
自动进给速度50-4000/min
尾座主轴行程25
顶针锥度MT32
内孔研磨装置主轴转速R.P.M.20000(35000-特殊0
马达KW(HP)0.75(1)
马达砂轮轴KW(HP)3.75
工作头主轴KW(HP)0.4(1/2)
动力循环油泵KW(HP)0.75(1)
砂轮轴润滑油泵KW(HP)0.1(1/8)
研削液泵KW(HP)0.2(1/4)
箱容量砂轮轴润滑油箱升(加仑)24(6)
动力循环油泵升(加仑)80(20)
研削液箱升(加仑)80(20)
杨械装置空间长×宽×高2700*1520*1650
净重KG2000
ODM27-55数控外圆磨床机床特性：
◆直径研磨
小量生产时，自动进刀配合无火花定时器，可得到良好的研磨品质。大量生产时，二段式自动进刀加上二段式测量器(特别附件)，可提供*的产量和研磨效果(NC/CNC机型)
◆横径研磨
自动间歇进刀和油压驱动的工作台使工作物得到zui有效的横径研磨。
◆端面研磨
将工作主轴头旋转盖拆下，换上三爪或四爪夹头改变定位梢位置即可使夹头旋转，并将其固定在90°的位置即可作端面研磨。
◆肩部研磨
工作物外径与其肩头研磨要一次完成时，工作物由二顶心支撑且将砂轮改装在砂轮头的右边并旋转一角度即可研磨。
◆斜度研磨
工作物可由夹头或两顶心支撑，工作台与砂轮头都可旋转且调整容易。
◆内径研磨
内径研磨附件(特别附件)研磨内径，只要将内径研磨主轴拉下固定在研磨位置即可研磨。
◆特点
A、一人可同时操作2-3台机器
B、低运行成本
C、提高车间面积使用率
D、提高生产效率及成品率，加工率值掌控
ODM27-55标准附件：
油压系列外圆磨 標準附件：
◆ 拆卸器◆ 床臺旋轉角度
◆ 砂輪平衡棒◆ 手工具及工具箱
◆ 砂輪平衡儀◆ 標準砂輪及法蘭
◆ 碳化鎢鋼全園頂針◆ 標準刮削液供給裝置
◆ 潤滑油裝置◆ 防水板
◆ 砂輪修整裝置◆ 操作手冊、零件手冊、檢驗報告
油压系列外圆磨 特殊附件：
◆ 二點式穩定扶架子◆ 砂輪角度修整裝置
◆ 三點式穩定扶架◆ 砂輪圓弧修整裝置
◆ 三爪夾頭及面盤(5"或6" )◆ 備用砂輪法蘭
◆ 磁性夾頭及面盤(6" )◆ 碳化鎢半圓頂針
◆ 磁性研削液除屑裝置◆ 自動牽轉具(6個/組)
◆ 紙式研削液除屑裝置◆ 工作物扶架(2個/組)
