产品简介
产地：国产

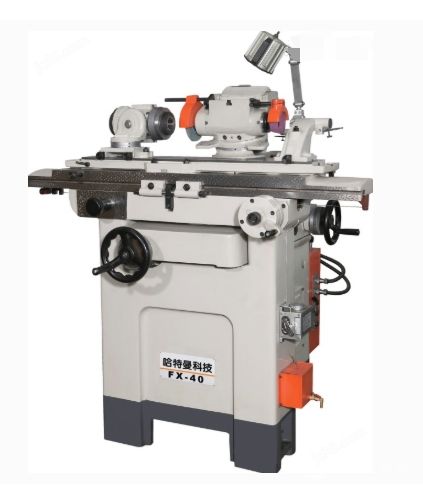

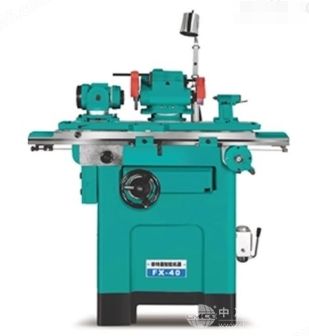

FX-40万能工具磨床●砂轮头15度装置●工具头●精密准确多用工作台●采用精密滚珠槽构造●慢动离合器●尾座●集中润滑
产品介绍
FX-40万能工具磨床技术参数：
機型FX-40
磨削工件zui大直徑248mm
床面前後擺度250mm
兩心距離700mm
尾座與工作頭距離580mm
工作頭推拔孔一端為MT.No.5
另一端為ASA No.50(或B & S # 12)
工作臺床面寬135mm
工作臺床面長940mm
床面左右移動距離400mm
床面微動調整角度±10°
床面旋轉角度±60°
砂輪前後移動距離250mm
砂輪升降移動距離250mm
砂輪旋轉角度360±10°
砂輪傾斜角度30(±15°)/180(±90°)
心軸與床面距離zui小50mm
心軸與床面距離zui大300mm
砂輪轉速2600mm,3700,6200rpm
砂輪馬達1.1KW(1 1/2HP) 2 poles
凈重950kg
裝箱尺寸1450 x 1200 x 1550mm
FX-40万能工具磨床机床特性：
◆砂轮头15°装置
砂轮头在这水平面上可做360°选装，并附有±15°之斜度角，由于这些特色，使得金属工件在仰角、逃角及所需的各种角度皆能操作自如。
◆心轴组
心轴组的设计，是以两对斜角滚珠轴承支撑于主轴两侧适当位置，并以螺丝帽旋紧固定，并籍热涨原理与主轴结合，为增长砂轮轴寿命，表面已涂上油脂润滑，因此不须额外润滑。
◆工具头
操作工作头时，非常轻便灵活，在水平、垂直方向，能精确调配任何需要的角度，主轴两端各有一堆拔孔，分别为ASANo.50和M.T.No.5,当与筒夹或弹簧夹头配合使用时，更能提高研磨工作效率。
◆精密准确多用工作台
工作台旋转120°：备有±旋转60°之刻度尺，在±60°旋转时工作头同时兼有360°转向，以致FX-40研磨大(长)铣刀及其它工具多面用途的延伸。
FX-40标准附件：
◆工作头◆砂轮套筒
◆左侧尾座◆砂轮
◆右侧尾座◆开口扳手
◆砂轮整修座◆开口扳手
◆护罩支持杆(大)◆开口扳手
◆ 护罩支持杆(小)◆起子
◆导杆滑动座◆六角扳手组
◆顶心规◆1/8"砂轮垫圈
◆砂轮套筒固定扳手◆顶针
◆开口导座◆4"延伸杆
◆顶杆◆4"延伸杆套筒组
◆T型六角头扳手◆皮带5M530
◆砂轮拆卸扳手◆拉紧螺杆附垫圈
◆固定杆◆刀杆
◆微调导杆◆砂轮护罩
◆垫块◆砂轮护罩
◆固定导杆◆砂轮护罩
◆顶针套筒◆砂轮护罩
FX-40 特殊附件：
◆面铣刀研磨装置◆ 工作头分度装置
◆圆弧研磨装置(圆弧1号)◆ 钻头研磨装置
◆圆弧研磨装置(圆弧2号)◆ 弹簧套筒夹头
◆圆筒研磨装置◆ 冷却装置及水盘装置
◆螺旋角研磨装置◆ 吸尘装置
◆内孔研磨装置
