工作原理

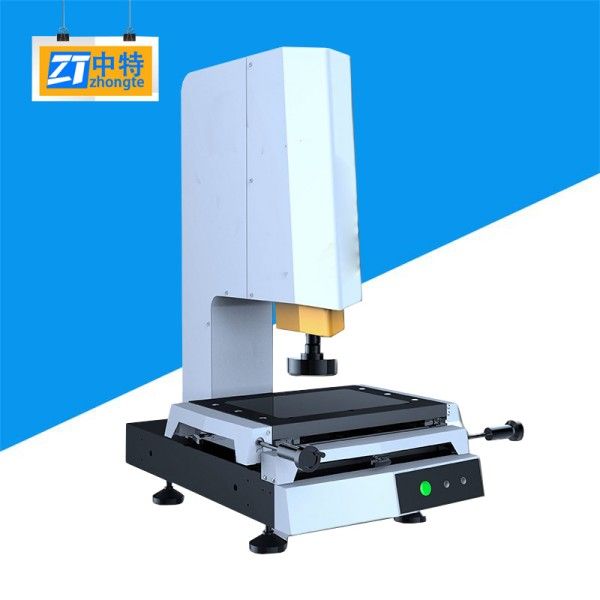

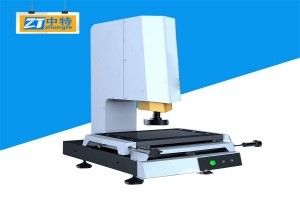

SMU-2010EM采用高分辨率工业相机与双远心光学镜头组合，配合6区LED环形光源与可调角度同轴光，消除工件表面反光与畸变，确保影像边缘清晰锐利。设备搭载无偏差手动测量平台，X/Y轴采用精密交叉滚柱导轨与微调旋钮，配合0.001mm分辨率光栅尺，实现手动操作时的零间隙定位；Z轴手动对焦机构结合软件图像锐度评价算法，可快速锁定最佳成像高度，避免传统手动设备因机械松动导致的测量偏差。软件系统支持几何元素（点、线、圆、弧）的自动提取与形位公差（如平行度、垂直度）的实时计算，测量结果可追溯至国际标准。
应用范围
该设备广泛应用于多行业精密检测场景：在五金行业，可检测冲压件轮廓尺寸、螺丝螺纹参数及齿轮齿距；电子元件领域用于测量连接器引脚间距、PCB板孔径及SMT贴片元件位置度；模具行业则支持型腔深度、斜顶角度及分型线间隙的快速验证。其非接触式测量特性尤其适合软质材料（如橡胶、塑料）或微小元件（最小可测0.01mm）的检测，确保无物理接触导致的形变误差。
技术参数
测量范围：X/Y轴200×100mm，Z轴150mm
分辨率：0.001mm（光栅尺），相机像素500万
精度：线性测量精度≤(2.0+L/200)μm（L为测量长度）
光源系统：6区LED环形光+同轴光，亮度独立可调
软件功能：支持DXF图纸比对、测量数据批量导出及SPC统计分析
产品特点
无偏差手动设计：精密交叉滚柱导轨与双层限位结构确保手动操作无回程误差，重复定位精度达±0.5μm；
快速成像与对焦：0.3秒完成单次影像采集，手动Z轴对焦配合软件辅助，2秒内锁定清晰图像；
智能软件辅助：内置测量向导功能，新手可快速完成复杂工件测量；支持图素标注与测量结果一键生成PDF报告；
紧凑耐用结构：全金属机身与防震脚垫有效抑制环境振动，占地面积仅0.25㎡，适合产线或实验室紧凑空间使用。
