工作原理

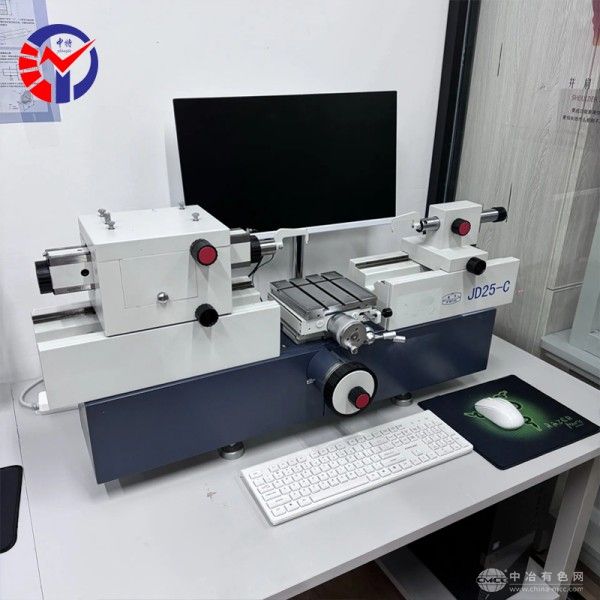

JD25-C采用卧式布局设计，以高刚性花岗岩基座为支撑，搭载进口空气轴承导轨与高精度光栅尺构成核心测量系统。测量时，工件水平放置于可旋转夹具中，伺服电机驱动测头沿X轴方向移动，光栅尺实时采集位移数据，分辨率达0.001μm。同步配合激光干涉仪或电感测微仪，捕捉工件表面轮廓变化，设备内置智能分析软件通过最小二乘拟合算法与形位误差补偿技术，自动计算长度、直径、圆度、直线度及同轴度等参数，测量结果可实时显示于12英寸触控屏或导出至企业云端。
应用范围
该设备覆盖多行业精密检测场景：航空航天领域可完成航空发动机轴类零件的同轴度、涡轮叶片榫头尺寸的纳米级验证；汽车制造行业适用于曲轴、连杆、传动轴等长径比工件的直径、圆度及直线度检测；精密机械领域能测量丝杠导程、齿轮模数及螺纹中径的微米级偏差；电子元件行业则可检测轴类电子元件的跳动量与圆柱度。此外，设备支持反向测量模式，可验证复杂轮廓工件的加工一致性。
技术参数
JD25-C测量范围X轴250mm，直径测量范围Φ5-150mm，分辨率0.001μm，重复性≤0.003μm，最大允许误差±(0.3+L/500)μm（L为测量长度）。设备配备5×、10×可更换测头，测量力范围0-1.5N可调，支持环境温度20±1℃恒温检测。数据输出格式兼容Excel/PDF/DXF，存储容量512GB固态硬盘，支持USB3.0与千兆以太网传输，可与MES/ERP系统无缝对接。
产品特点
卧式结构适配长径比工件：水平布局设计消除重力对测量影响，尤其适合轴类、管类零件的精准检测；
纳米级测量精度：进口空气轴承导轨与光栅尺组合，实现超低摩擦运动与微米级位移采集；
多功能形位误差检测：支持直径、圆度、直线度及同轴度一站式测量，降低设备切换成本；
智能化操作体验：12英寸触控屏搭载图形化界面，支持中英文双语切换与一键式自动测量，操作效率提升40%。
