工作原理

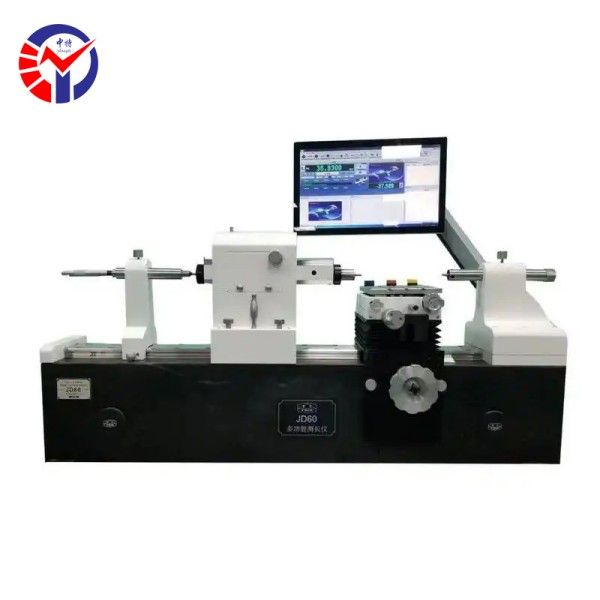

JD60以高刚性花岗岩基座为支撑，采用进口空气轴承导轨与纳米级光栅尺构成核心测量系统。测量时，伺服电机驱动滑座沿X/Y轴双向移动，光栅尺实时采集位移数据，分辨率达0.0005μm，同步配合高清显微成像系统捕捉工件边缘轮廓。设备内置智能分析模块，运用亚像素边缘提取算法与最小二乘拟合技术，自动计算长度、直径、圆度、直线度等参数，并生成包含统计图表的质量分析报告，测量结果可实时显示于15英寸触控屏或导出至企业云端。
应用范围
该设备覆盖多行业精密检测场景：航空航天领域可完成涡轮叶片榫头尺寸、发动机轴类零件同轴度的纳米级验证；半导体制造行业适用于晶圆厚度、键合线弧高及芯片封装尺寸的亚微米级检测；精密模具领域能测量型腔轮廓偏差与冲头尺寸一致性；医疗器械行业则可检测人工关节表面粗糙度及导管壁厚波动。此外，设备支持表面粗糙度Ra值0.001-6.3μm检测，可辅助分析工件表面质量对性能的影响。
技术参数
JD60测量范围X轴600mm、Y轴300mm，分辨率0.0005μm，重复性≤0.002μm，最大允许误差±(0.2+L/1000)μm（L为测量长度）。设备配备5×、10×、20×可更换物镜，测量力范围0-1N可调，支持环境温度20±0.5℃恒温检测。数据输出格式兼容Excel/PDF/DXF，存储容量1TB固态硬盘，支持USB3.2与万兆以太网传输，可与MES/ERP系统无缝对接。
产品特点
超精密测量性能：进口空气轴承导轨与纳米光栅尺组合，实现低摩擦运动与亚微米级位移采集，精度稳定性行业领先；
全能型检测功能：集成长度、形位误差及表面粗糙度一站式检测，适配多样化检测需求，降低设备投入成本；
智能化数据分析：内置ZT-SmartMeasure软件，支持自动生成统计图表、CPK值及质量报告，减少人工分析时间70%；
高效操作体验：15英寸触控屏搭载图形化界面，支持中英文双语切换与一键式自动测量，操作门槛降低50%。
