产品简介
产地：国产
加工材质：硬金属,软金属,合金,钢结构
加工用途：钻孔,扩孔,锪孔,铰孔,攻丝
结构形式：液压型
控制形式：人工
类型：圆柱
销售区域：全国
规格：摇臂钻床
型号：Z3050
加工定制：是
控制形式：液压
是否库存：是
产品类型：全新
适用范围：通用
主电机功率4KW
轴数量单轴
主轴孔锥度5
钻孔直径范围50
主轴转速范围25-2000
Z3050全液压 摇臂钻床 省力性能稳定液压摇臂钻床效率高省时省力摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。
产品介绍

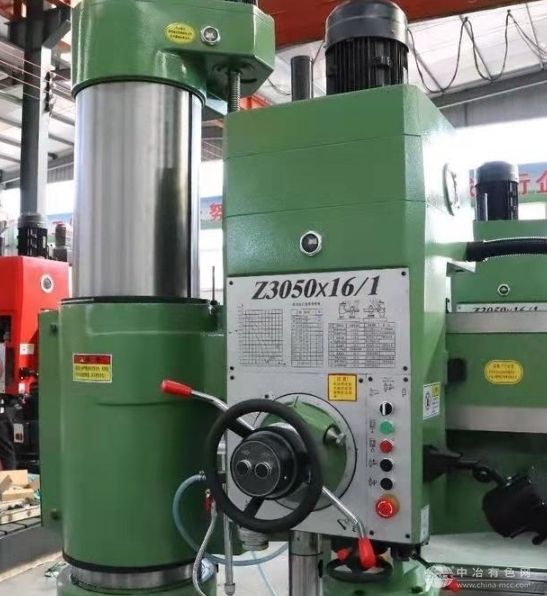

Z3050全液压 摇臂钻床 省力性能稳定
(1)摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。
(2)外柱带动摇臂绕内柱回转±180?;
(3)摇臂沿外柱升降;
(4)主轴箱沿摇臂导轨左右移动;
(5)主轴箱：实现主轴各级转动、进给及操作，主轴转速范围25-2000r/min，共有16级，通过旋转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范围0.04-3.2mm/r共有16级，通过旋转集中操作手轮(主轴进给量预选按钮)可实现。
(6)摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁;摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制
(7)主轴箱及立柱加夹紧：主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮(主轴箱立柱加紧状态选择旋钮)，其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。
Z3050全液压 摇臂钻床 省力性能稳定
主要规格与参数单位Z3050x16/A
z大钻孔直径mm50
工作台尺寸mm630x500x500
主轴中心线至立柱母线距离 z大mm1600
z小mm350
主轴箱水平移动距离mm1250
主轴端面至底座工作面距离 z大mm1215
z小mm315
摇臂升降距离mm600
摇臂升降速度m/min1.2
摇臂回转角度degree360°
主轴圆锥孔(莫氏)morse5
主轴转速范围r/min25～2000
主轴转速级数steps16
主轴进给量范围mm/r0.04～3.2
主轴进给量级数steps16
主轴行程mm315
刻度盘每转钻孔深度mm122.5
主轴允许z大扭转力矩N·m500
外柱直径mm350
主轴允许z大进给抗力kN18
主电机功率kw4
摇臂升降电机功率kw1.5
主轴箱、立柱、摇臂液压夹紧电机功率kw0.75
机床冷却泵电机功率kw0.09
机床重量(约)kg3500
外形尺寸mm2500×1060×2800
