产品简介
产地：国产
动力类型：液压
加工材质：硬金属,软金属,合金,钢结构,陶瓷,其他
加工用途：钻孔,扩孔,锪孔,铰孔,攻螺纹,刮平面,修刮端面,攻丝,其他
结构形式：液压型
控制形式：人工
类型：圆柱
售后保修期：质保三年个月
数控系统：无
销售区域：全国
轴数：单轴
自动化程度：手动
最大钻孔直径80mm
Z3080/25重型立式摇臂钻床，适用于在大、中型金属零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。在具有工艺装备的条件下，可以进行镗孔。
产品介绍

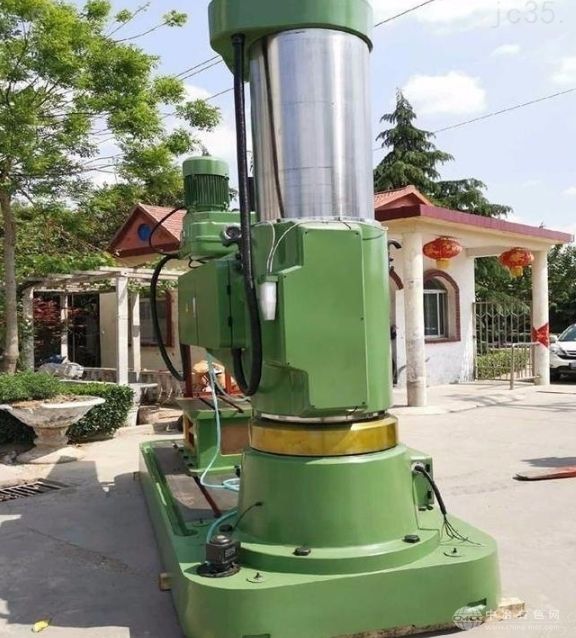

Z3080/25重型立式摇臂钻床
主要技术参数Z3080-20
钻孔直径mm80
主轴端面至工作台距离mm350-1570
主轴中心至立柱母线距离mm510-2000
主轴行程mm400
主轴锥孔(莫氏)6
主轴转速范围r.p.m16-1600
主轴转速级数16
主轴进给量范围r.p.m0.04-3.2
主轴进给量级数16
摇臂回转角度360
主电机功率kw7.5
升降电机功率kw1.5
机床重量kg7000
外形尺寸mm2980x1250x3300
1.主要用途
Z3080x20/1型摇臂钻床，适用于在大、中型金属零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。在具有工艺装备的条件下，可以进行镗孔。
2.主要特点
2.1摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理，延长了机床的使用寿命。
2.2所有操纵手柄均集中安放在很方便的部位，且操纵轻便。
2.3主轴正反转、停车(制动)、变速、空挡五个动作，均用一个手柄控制，使用方便。
2.4主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
2.5采用液压予选变速机构，可节省辅助时间。
2.6有完善的保护装置，符合国际通用标准。
2.7主轴箱、立柱的夹紧或松开可单独夹紧，也可同时夹紧。
3.大件
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
4.润滑
主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。
5.电气
本机床使用三相380V/50Hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电。
