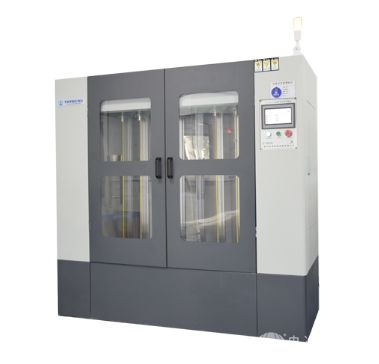

TH-5812B 电线垂直扭转试验机
TH-5812B 电线垂直扭转试验机机台结构为纵列式6工位,主要用于金属线材的纵向安装后的反复扭转试验,以检测金属线材在反复扭转试验中承受塑性变形的性能和显出来的缺陷。
产品详情
本试验机适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为纵列式6工位,主要用于金属线材的纵向安装后的反复扭转试验,以检测金属线材在反复扭转试验中承受塑性变形的性能和显出来的缺陷。
本试验机主要用干质量监督行业、金属、机械行业以及电缆电线、钢丝绳等生产使用厂家,适用干直径的金尾线材,配备特殊夹具,可做其他规格的反复扭转试验。
技术参数
1、测试工位:3“2工位，分两组独立控制:弯曲半径、速度、弯折角度、暂停、监测等
Test station: 3*2 station, divided into two groups ofindependent control;
bending radius, speed, bending angle,suspension, monitoring, etc;
2、 试验方式:垂直扭转，上端扭转、下端周定,吊挂张力砝码;
Test methods: Vertical torsion, the upper end of the sample be torsion, the lower end fixed, with hanging tension weight;
3、试样直径:中3.0~中30mm;
Sample diameter:Ф3.0-Ф30mm;
4、最大承重:每个工位能承受最大重量为:7kg，含样品+负重砝码总重量
Maximum load-bearing capacity: each station can bear the maximum weight of7 kg,including the total weight of sample + load-bearing weight
5、试样速度:0~60回/分钟可调
Test speed:0~60 Cycle/min (adjustable)
6、扭转角度:土360”数字设定
Torsion angle:+360° digital settings
7、夹具与扭转点的距离:32-500mm可调节
Distance between gripper and torsion point:32-500mm adjustable
8、下端固定方式:精密直线导轨滑动式中心夹持治具
Lower end fixing method: precision linear guide sliding center clamping fixture
9、荷重砝码:5000g组合砝码各6套
Weight: 6 sets of 5000g combined weights
10、控制方式:触摸屏控制
Control: touch screen control;
11、计数位数:0-99999999次
Counts the number of digits: 0-99999999 times
12、机台材质:The machine material:
The main part: 45 # high-quality steel structure;动力与传动:采用进口原产工业同步带与同步轮;Transmission: imported industrial synchronous belt and synchronous wheel;13、机台尺寸:W1600*D700*H1700(mm)Dimension:W1600*D700*H1700(mm)
14、电 源:220V,50/60Hz 10A
Power supply: 220v,50 /60Hz 10A
15、重 量:500kg
Weight: 500kg
16、安全防护:整体式防护机柜
Safety: Integral protective cabinet
17、 外观色调:如示意图:深色:RAL7024、浅色RAL 7035;Equipment tone: such as sketch: dark color: RAL 7024, light color RAL 7035;
功能特色
1、 PLC触摸屏显示:
参数设置:机台控制相关参数;
测试条件:测试速度、测试次数、测试角度方向、控制条件等;
测试监控:当前设备运行状态，如电线测试时的实际次数、角度、速度、显示日期时间等;
2、无人监守:设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择:继续运行并以声光警示，或者停止运行，直至人工报检查确认后再继续测试。
3、专用夹具:根据不同线径的线缆配有相适应的夹持治具;
4、机台性能:采用昆仑通态LCD+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声;
5、记录与存储功能:
a)记录断线次数;
b)控制器内可记录存储已进行的试验数据;
c)累加记录试验运行时间;
d)测试数据可支持USB拷贝;
6、在线监测:
a、点分为6组，每组5对接口，可满足30对电线同时监测，接线盘安装于各个工位样品正上方，方便接插线缆。
b、设备可与多通道电阳监测仪进行联机控制,判断每个回路的通断、电阳变化率的变化(uQ级)，间隔周定次数，满足us级采样频率:
7、支持预留位置，增加辅助设备工作台(如:工业相机、电脑等)
8、预留对外开放接口，可以进行软件二次开发
