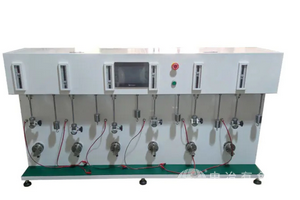

TH-5806电线弯折试验机
产品详情
本试验机适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为并列式6工位结构，主要用于金属线材的反复弯曲试验,以检测金属线材在反复弯曲试验中承受塑性变形的性能和显出来的缺陷。
本试验机主要用于质量监督行业、金属、机械行业以及电缆电线、钢丝绳等生产使用厂家,适用于直径的金属线材,配备特殊夹具,可做其他规格的反复扭转试验。
技术参数
1、测试工位:6工位
Test station: 6-station side by side;
2、 试验方式:上端周定、下端吊配重，样品经过可自由转动的弯折曲率滚筒进行弯折;Bending method: fixed on the top, after bending the curvature roller, the bottom3、试样直径:中1.0~中40mm
hanging weight;
Cable diameter range: p1.0~40mm
3、弯折点曲率滚动轴:中10、中20、中30、中50、中75、中100可选择更换道
Bending point curvature rolling axis: 中10, Ф20,中30, 中50.Ф75. 中100 can be replaced
4、试样速度:0~60次/分钟可调
Test speed:0~60 times/minute (adjustable)
5、弯折角度:45士120”数字设定
Test angle: 45+120" digital settings
7、负重砝码与弯折点的距离:50-250mm可调节
The distance between the weight and the bending point: 50-250mm (adjustable)
8.样品旋转点至挂重高度:150-500mm可调
Sample rotation point to hanging height: 150-500mm (adjustable)
荷重砝码:500g、1000g各6个9、
Weight: 500g、 1000g each of 6 pic
10、控制方式:触摸屏控制
Control: touch screen control.
11、计数位数:0-99999999次
Counts the number of digits: 0-99999999 times
12、机台材质:The machine material:
The main part: 45 # high-quality steel structure;
13、动力与传动:采用进口原产工业同步带与同步轮;
Transmission: imported industrial synchronous belt and synchronous wheel;测试弯折点曲率滚动轴:45#优质钢材，表面镀铬处理
Test bending curvature Roller: 45 #f high-quality steel rolling structure安全防护:前后安全防护罩
Safty: Front and rear safety shield
14、机台尺寸:W1360*D650*H1280mm
Dimension:W1360*D650*H1280mm
15、电 源:220V,50/60Hz 10A
功能特色
1、 PLC触摸屏显示:
参数设置:机台控制相关参数;
测试条件:测试速度、测试次数、测试角度方向、控制条件等;
测试监控:当前设备运行状态，如电线测试时的实际次数、角度、速度、显示日期时间等;
2、无人监守:设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择 暂停设备运转测试，并以声光警示，直至人工检查确认后再继续测试。
3、专用夹具:根据不同线径的线缆配有相适应的弯折曲率滚筒，以调整弯折曲率半径:
4、机台性能:采用昆仑通态LCD+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声:5、在线监测:点分为6组，每组6对接口，可满足36对电线同时监测，接线盘安装于各个工位样品正上方，方便接插线缆。
6、设备可扩展与多通道电阻监测仪的联机控制接口。
