工作原理

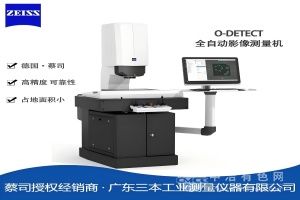

O-DETECT采用高分辨率彩色CCD摄像头（可选配500万像素或更高）捕捉工件表面图像，通过无限远校正光学系统（ICOS）消除像差，确保成像清晰度。设备搭载多区位LED环形照明与同轴照明，可自由切换以适配不同材质表面（如反光金属、哑光塑料）的检测需求。测量时，系统基于图像边缘识别算法自动提取轮廓特征，结合蔡司专利的VAST XT Gold智能测头技术，实现光学与接触式测量的无缝切换，单点重复定位精度≤0.3μm。
应用范围
电子制造：检测PCB板焊点间距、连接器引脚高度、手机中框平面度。
精密机械：测量齿轮模数、螺纹中径、轴承滚道圆度。
汽车零部件：验证冲压件回弹量、注塑件缩痕深度、发动机密封槽宽度。
医疗器械：分析人工关节表面粗糙度、导管壁厚均匀性、手术器械刃口角度。
科研教育：支持材料力学试验样件变形分析、3D打印部件尺寸验证。
技术参数
测量范围：
X/Y轴行程：300mm×200mm（可扩展至600mm×800mm）
Z轴行程：200mm（支持高度测量）
精度：
长度测量：≤(1.5+L/300)μm（L为测量长度，符合ISO 10360标准）
角度测量：≤0.5弧秒
摄像头：500万像素彩色CCD，帧率≥30fps
照明系统：8区位LED环形光+可调同轴光，亮度≥5000cd/m?
载物台：大理石基座+气浮轴承，定位速度≥300mm/s
产品特点
全自动化操作：一键启动自动对焦、照明调节与测量程序，单件检测周期≤5秒。
智能软件：ZEISS CALYPSO软件集成AI边缘检测、CAD比对与SPC统计过程控制，支持自定义报告模板。
多传感器融合：可选配激光测头、光谱共焦测头，实现透明/反光材料、曲面轮廓的复合测量。
高兼容性：数据格式无缝对接CATIA、UG、SolidWorks等主流CAD软件，支持与蔡司METROTOM CT、ATOS三维扫描仪数据联动。
安全耐用：全封闭光路设计防尘防污，LED光源寿命≥50,000小时，降低维护成本。
行业认证：通过PTB（德国物理技术研究院）校准认证，符合汽车（VDA）、航空（AS9100）等严苛标准。
