工作原理

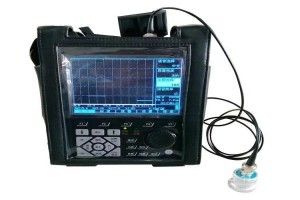

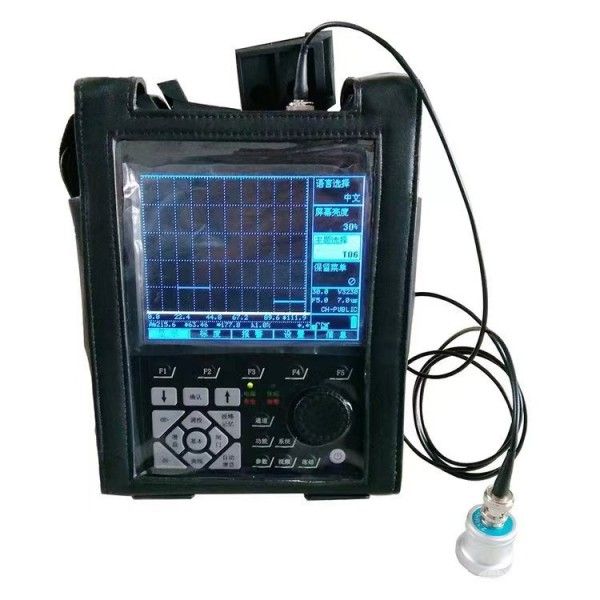

YC-ST110采用脉冲反射式超声波检测技术：仪器通过压电陶瓷探头向被检金属发射高频超声波脉冲（0.5-10MHz可调），超声波在材料内部传播时，若遇到裂纹、气孔、夹渣等缺陷，声阻抗差异会导致部分声波在缺陷界面反射形成回波。仪器接收回波信号后，经高速AD采样与数字信号处理，分析回波幅度、传播时间及波形特征，结合内置算法计算缺陷位置（深度、水平距离）及当量尺寸，并通过屏幕实时显示A扫描波形、B扫描剖面图及缺陷参数，实现缺陷的可视化定位与定量分析。
应用范围
制造业：检测汽车零部件、轴承、齿轮等金属铸件的内部裂纹与疏松；
能源行业：评估锅炉压力容器、管道焊缝的未熔合、烧穿等危险性缺陷；
交通领域：验证铁路轨道、桥梁钢结构焊缝的疲劳裂纹与焊接质量；
建筑行业：筛查钢结构建筑连接节点、螺栓孔周边的隐性缺陷。
技术参数
频率范围：0.5-10MHz，支持单晶/双晶探头切换；
增益调节：0-110dB，步进0.1dB，覆盖微小缺陷检测需求；
动态范围：≥36dB，确保强反射与弱回波同步显示；
分辨率：垂直线性误差≤1%，水平线性误差≤0.1%；
显示模式：A扫描（时域波形）、B扫描（二维剖面图）、DAC曲线（距离幅度校正）；
数据存储：可存储3000组探伤数据及500张波形截图，支持USB/蓝牙导出。
产品特点
轻便易携：整机重量仅0.8kg，5.7英寸高亮触摸屏，单手可握，适应高空、野外等复杂场景；
智能判伤：内置GB/T 11345、ASTM E164等国际标准，自动生成检测报告与缺陷等级分类；
抗干扰强：IP65防护等级，防尘防水，适应-20℃至50℃极端环境；
长续航能力：内置大容量锂电池，连续工作≥10小时，支持快充1小时满电；
扩展灵活：兼容直探头、斜探头、双晶探头，支持手动/自动扫描模式切换。
