工作原理

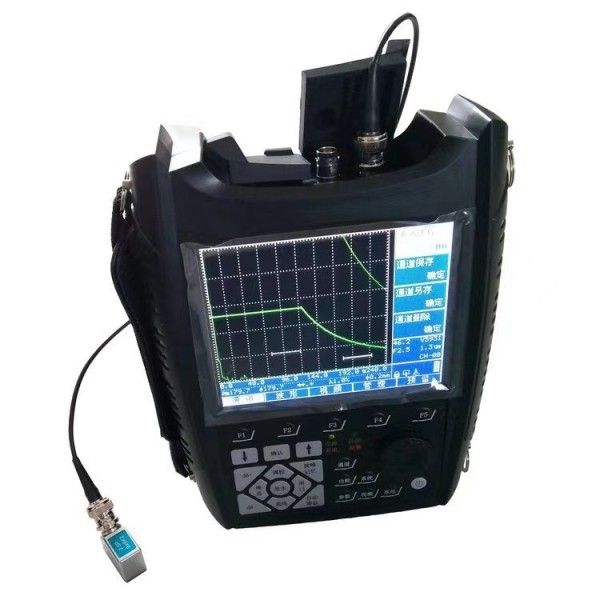

YC-ST120通过压电陶瓷探头向被检焊缝发射高频超声波脉冲（1-10MHz可调），超声波在材料内部传播时遇到缺陷（如气孔、裂纹、未熔合）或底面会产生反射回波。仪器接收回波信号后，经高速AD采样转化为数字信号，通过内置算法分析回波幅度、传播时间及波形特征，精准定位缺陷位置并计算其当量尺寸。其全数字式设计支持实时DAC（距离幅度校正）、AVG（当量直径计算）曲线生成，可自动识别缺陷类型，避免人工判读误差。
应用范围
压力容器：检测锅炉、储罐等设备的纵缝、环缝及接管角焊缝内部缺陷；
桥梁钢结构：评估钢箱梁、桁架节点焊缝的裂纹、夹渣等隐患；
船舶制造：验证船体对接焊缝、T型焊缝的焊接质量，确保航行安全；
石油管道：在线检测长输管道环焊缝的未焊透、烧穿等危险性缺陷。
技术参数
频率范围：0.5-15MHz，支持双晶探头分频检测；
增益调节：0-110dB，步进0.1dB，覆盖微小缺陷检测需求；
动态范围：≥36dB，确保强反射与弱回波信号同步显示；
脉冲幅度：100-400V可调，适配不同厚度材料检测；
显示模式：A扫描（时域波形）、B扫描（二维剖面图）、C扫描（三维成像）；
数据存储：可存储2000组探伤波形及1000个检测报告，支持USB/蓝牙导出。
产品特点
高精度成像：5.7英寸高亮TFT显示屏，640×480分辨率，缺陷波形清晰可辨；
智能判伤：内置GB/T11345、ASME等国际标准，自动生成检测报告；
便携耐用：ABS工程塑料机身，IP65防护等级，抗1.5米跌落，适应野外作业；
长续航：内置大容量锂电池，连续工作≥10小时，支持快充功能；
扩展性强：兼容单晶、双晶、穿透涂层等多种探头，满足复杂工件检测需求。
