工作原理

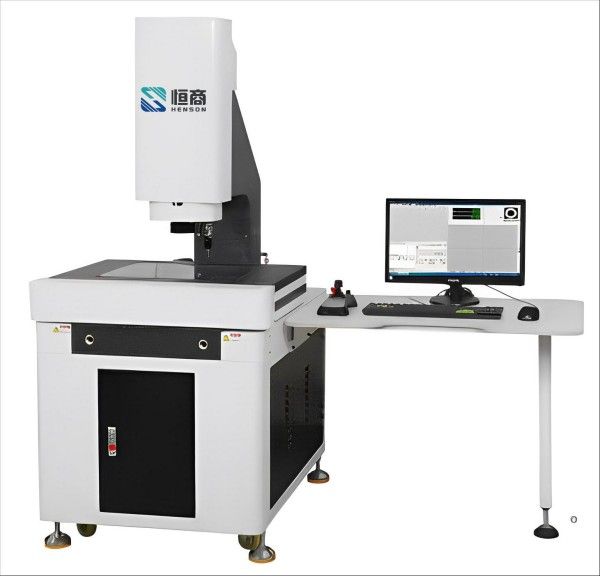

UMI4030CNC基于光学成像与计算机图像处理技术，通过高分辨率彩色CCD摄像机捕捉被测物体表面影像，结合可调环形LED冷光源实现轮廓光、表面光及同轴光多模式照明。软件系统自动识别图像中的边缘、角点等特征点，通过全闭环伺服控制系统驱动三轴（X/Y/Z）精密运动平台，配合高精度光栅尺（分辨率0.0005mm）实时反馈位置数据，最终完成长度、角度、圆度等几何参数的自动化测量与数据分析。
应用范围
该设备覆盖机械、电子、模具、塑胶、五金等多行业，可精准测量PCB板、金属配件、橡胶制品、弹簧、螺丝等工件的二维尺寸及部分三维高度数据，支持批量检测与逆向工程，满足汽车零部件、航空航天等高端制造领域的严苛质检需求。
技术参数
测量行程：400×300×200mm
承载重量：30kg
光学放大倍率：0.7x-4.5x（影像放大30x-180x）
重复精度：±3μm，线性精度（3+L/200）μm
光栅尺分辨率：0.0005mm
光源系统：程控八分区环形LED冷光源+平行轮廓光
运动控制：全闭环伺服系统，支持CNC自动编程与手动摇杆双模式操作
产品特点
模块化设计：花岗岩底座与立柱确保温度稳定性，进口P级直线导轨与研磨丝杆降低动态误差，维护便捷。
智能软件：25年研发经验的复合式测量软件支持SPC统计、CAD比对、阵列测量及脱机编程，数据可导出EXCEL/WORD并自动生成公差报告。
高效检测：一键式自动对焦与拼图拍照功能减少人为误差，支持大批量工件自动编程测量，效率提升3倍以上。
扩展性强：可选配英国Renishaw接触式测头、激光非接触模块，实现三维测量与狭小区域检测，满足多元化需求。
