工作原理

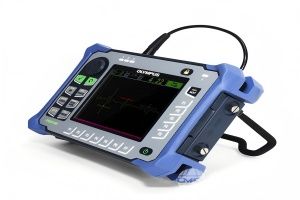

EPOCH 650基于压电式超声波传感器原理，通过内置探头向金属焊缝发射高频脉冲波（通常为2~15MHz）。当超声波遇到缺陷或材料底面时，部分能量反射回探头，仪器通过测量发射与接收的时间差（声时）及反射波振幅变化，结合材料声速参数，计算缺陷的深度、大小及位置。仪器支持横波（Shear Wave）检测模式，可有效识别垂直于焊缝表面的裂纹类缺陷。
应用范围
适用于压力容器环缝检测、钢结构对接焊缝评估、石油天然气管道焊缝完整性验证、船舶甲板焊缝质量控制及铁路轨道焊接缺陷筛查等场景。例如，在锅炉制造中可检测筒体纵缝的未熔合缺陷；在桥梁工程中可验证钢箱梁焊缝的裂纹深度；在能源管道建设中可执行API 1104标准要求的焊缝超声检测，满足ISO 17640、AWS D1.1等国际规范。
产品技术参数
检测模式：脉冲反射法（A扫描）、穿透法（B扫描）
频率范围：2~15MHz（可调）
扫描分辨率：0.01mm（深度）
显示方式：5.7英寸TFT彩色屏（带触控）
数据存储：1000组检测曲线（支持USB导出）
电源：内置锂电池（续航≥10小时）
外形尺寸：240mm×150mm×50mm
重量：约2.1kg（含电池）
防护等级：IP66（防尘防水）
探头接口：LEMO 00（兼容横波/纵波探头）
产品特点
高精度缺陷识别：支持DAC（距离振幅校正）、TCG（时间校正增益）曲线，可量化缺陷当量尺寸。
智能检测模式：内置AWS D1.1、ISO 17640等标准检测程序，自动评估焊缝合格性。
便携耐用：人体工学设计，防滑橡胶外壳，适应现场恶劣环境。
大屏触控操作：5.7英寸高亮屏支持波形缩放与参数快速调整，提升检测效率。
数据管理：可存储检测波形与参数设置，支持PDF报告生成与无线传输。
