详情介绍

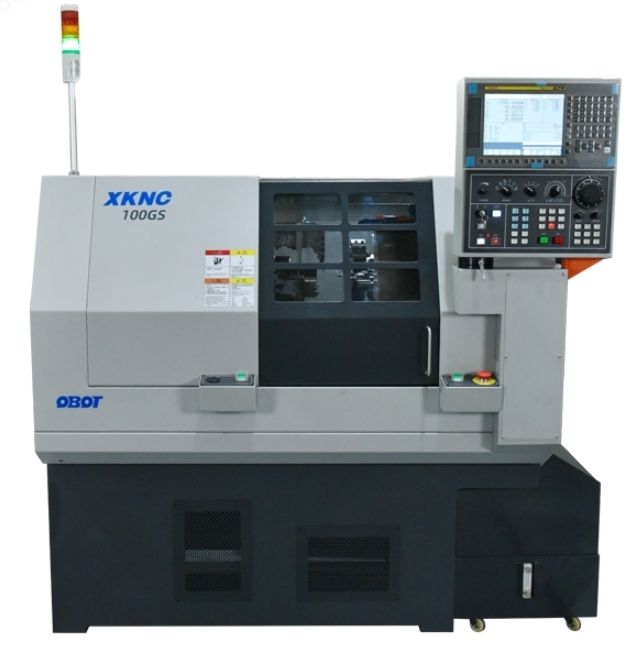

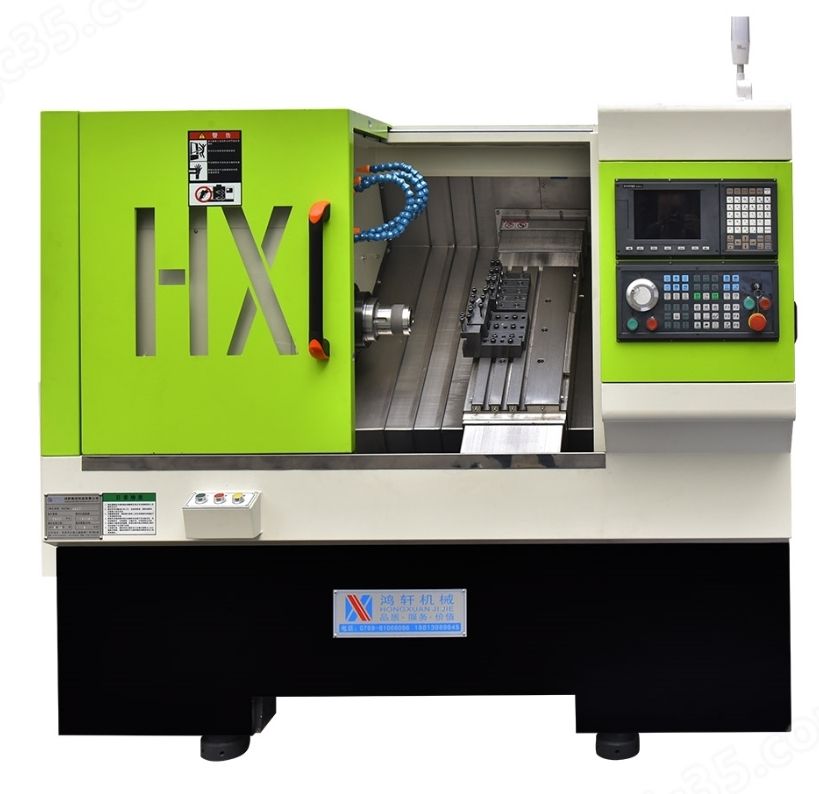

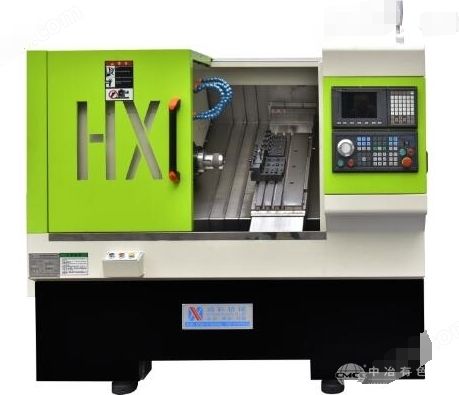

双主轴数控排刀机床XKNC-100GS在XKNC-100G基础上增加了8工位刀塔、副主轴、副主轴刀座及副主轴切断刀座，可实现工序的自动交换及二序加工，配备自动送料机可以实现全自动金属材料的加工。既保持了我公司排刀车床的刚性好、切削精度高的特点，又解决了一次装夹下的二序加工问题。
性能特点：
1.导轨
1、延用日本北村百年传承的刮研技术及超精研磨工艺，并配置自动润滑系统，确保机床长期高精度、高稳定性。
2、使用燕尾导轨结构，HT300材质，其强度高，耐磨性好，整体设计优良、减震效果好，保证了机床在高精度加工的情况下具有更高的刚性。
1、Z轴采用双山型滑动导轨，真正满足刚性要求高,加工范围大的自动化加工。
2、硬轨结构，接触面均经过刮研处理，每平方英寸刮研点数越一般12-14个点，刚性自然提升。
2.床身结构
1、床身为对称式结构设计刚性足，主轴与Z轴居于床身中间位置，有效减小热変位对位置精度的影响。
2、HT300材质，其强度高，耐磨性好，整体设计优良、减震效果好。
3.高精度主轴
1、轴芯：使用*的主轴材料，经过多道热处理和精细加工，耐冲击和耐磨性更强。。
2、轴承：使用进口品牌高精密滚珠轴承，采用P4级，终身免维护。
3、防水：使用进口的高级防水环。
1、可选用内置电主轴,Ф30规格主轴转速8000rpm，Ф42规格主轴转速6000rpm，采用油热交换器冷却，保证主轴的高速高精度，极大提高生产效率。
2、主轴通孔直径D38mm、最大最速4500rpm;主轴通孔直径D25mm、最大最速6000rpm。
4.副主轴
刀具装卸和调整方便、换刀快速、定位精度高。
生产效率高、可实现一人多机操作。

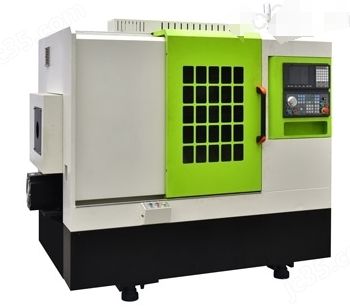

XKNC-100GS规格参数
副主轴最大通孔直径：φ20mm
副主轴最高转速：6000rpm
刀塔最大刀具安装数量：8把
安装刀柄尺寸：16刀方
轴向刀座：ATH16-16 (16刀方)
镗孔刀座：BTH16-25 (直径 25 孔)
副轴刀具台最大刀具安装数量：3把
副主轴
副轴刀具台
八工位伺服刀塔
副轴切断刀座
5.操作系统
FANUC操作系统
1. 高速高精度刚性攻丝。
2. 复合加工循环，能简化车床编程。
3. 圆柱插补功能，能够按照圆柱表面的展开图进行编程。
4. 直接尺寸编程，能简化部件加工程序的编程。
5. 记忆型螺距误差补偿，可对丝杠螺距误差等机械系统中的误差进行补偿，补偿数据以参数的形式存储在CNC的存储器中。
6. CNC内装PMC编程功能，对机床和外部设备进行程序控制。
7. 随机存储模块，可在CNC上直接改变PMC程序和宏执行器程序。
6.Y轴切断装置
Y轴切断装置
7.多样的自动夹具开闭及夹紧装置选择液压回转缸：
1、过程稳定，容易吸收冲击和振动。
2、夹持力大，易实现无级调速，调速范围较大。
3、液压站保压可靠、效率高、构造简单。
液压回转缸
液压站
气动回转缸：
1、操作简单，便于与实现自动化。
2、响应快速，提高生产效率。
3、可选配卡盘夹紧方式，夹紧精准，夹持范围大。
气动回转缸
8.自动送料机
减少停机时间，大大提高生产效率，但是对于棒料要求较高。
9.夹紧检测装置
高精度传感器检测灵敏，确保夹持状态良好，有效提高生产质量。
10.零件传送装置
零件加工完成后，不用打开机床门，不用停机，直接通过零件传送装置送到机床外部接料盒，效率提高。
11.CS轴轮廓控制
可实现曲面、分度和复合加工等相关功能。
12.排屑器
零件加工产生的铁屑自动排出机床，适合于自动化加工和切屑余量大的情况。
13.手爪
实现自动卸料，提高效率。
技术参数：
(1)机械本体标准规格MACHINE SPECIFICATIONS
项目Item100G(Φ38)100G(Φ25)100GS(Φ25)
加工能力 Capacity床身上最大回转直径Swing over bedΦ320mm
刀座底板上回转直径 Swing over cross slideΦ160mm
最大加工直径Max. machining diameterΦ150mmΦ125mmΦ100mm
最大加工长度Max. machining length100mm
主轴 Spindle主轴速度Spindle speedMax.4500r/minMax.6000r/minMax.6000r/min
主轴通孔直径Through hole diameterΦ38mmΦ25mmΦ25mm
回转速度变换Number of speed ranges无级(S指令)Step-less
副主轴轴速度Sub spindle speed--Max.6000r/min
副主轴通孔直径 Sub spindle Through hole diameter--Φ20mm
副主轴速度变换 Number of Sub spindle speed ranges--无级(S指令)Step-less
主轴中心高 Height from floor to spindle center1070mm
刀塔 Turret8工位(槽刀盘) 8positions(Grooving tool disc)--16mm×16mm
轴向刀座Axis tool holder--ATH16-16
镗孔刀座Boring tool holder--BTH16-25
快进速度 Rapidly travelX轴快进速度X-axis rapid traverse15m/min
Z轴快进速度Z-axis rapid traverse15m/min
行程 StrokeX轴行程X-axis travel320mm
Z轴行程 Z-axis travel230mm270mm210mm(弹簧夹头)165mm(卡盘)
电机Motors主轴电机Spindle servo motor3.7/5.5kw
进给轴(X/Z)电机Feed servo motors1.2kw
其它 Etc总电气容量 Required electric power10KVA，AC200V±10%，50Hz8KVA，AC200V±10%，50Hz10KVA，AC200V±10%，50Hz
机床尺寸(长×宽×高)Floor space1740×1410×1650mm
机床重量Mass of machine约1800kg约1800kg约1900kg
