详情介绍

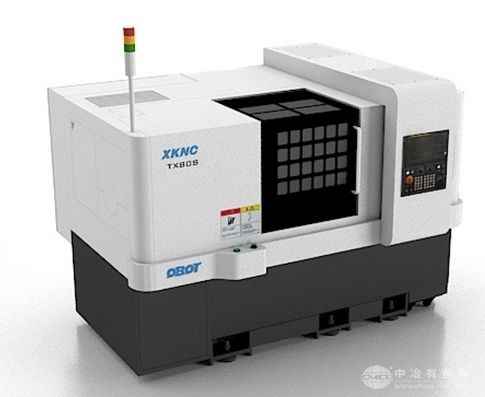

刀塔式双主轴精密数控车床TX 80S是我公司新研发一款数控双主轴刀塔机床。
1、Z轴采用高刚性宽导向的矩型导轨;
2、X轴采用高导向性的燕尾导轨;
3、主轴、副主轴均采用电主轴，提高加工精度;
4、10工位+1/2分度功能BMT刀塔，采用端齿盘结构;
5、可任意刀位配备动力刀，可实现车铣复合加工;
性能特点：
1.双主轴单刀塔结构，采用平床身铸铁底座双主轴单刀塔结构，采用平床身铸铁底座，将受热影响造成的部件安装面倾斜控制在最小范围内，所有位移均与安装面垂直，减少了金属工件加工时与刀具的相对偏移。
2.主轴、副主轴均采用电主轴主轴、副主轴均采用电主轴，避免了机械传动引起的振动，配置主轴冷却循环装置，确保主轴长期运转时的热变位和精度，提高了加工表面的精度
3.X轴、Z轴、B轴导轨均配备有轴承冷却装置X轴采用北村传统的高精度燕尾导轨，继承了北村燕尾导轨的高精度、高保持性的特点。
静压导轨润滑确保机床长时间精度保持
Z轴采用矩形导轨，大幅度提升机床的切削能力，具有更高的抗震性能。使得机床能够满足大切削量加工。
定点定量的导轨润滑确保导轨长时间的稳定运行。
B轴(副主轴移动轴)采用北村标准的双山型导轨，具有导向精度高的特点，保证了副主轴移动的定向精度，实现主轴工件与副主轴的高精度交接。
X轴、Z轴、B轴均配备有轴承冷却装置，严格控制机床长时间运行时的丝杠和轴承热变形。提高了机床加工精度，将机床热变位时间降至zui低。
技术参数：
项目Items参数 Parameter
主轴
Main spindle通孔直径Through hole Dia.Φ42mm
标准夹持形式 Chuck type5寸液压卡盘 5 inch hydraulic chuck
最大加工能力 Max. machning abilityΦ230mm×170mm
主轴形式 Spindle type内置主轴电机驱动 Inner motor drive
主轴电机冷却形式Spindle motor cooling type油冷 Oil cooling
最高转速 Max. speed6000r/min
电机功率 Motor power11/7.5kW
Cs功能 Cs axis function标配Standard
副主轴
Counter spindle通孔直径 Through hol Dia.Φ30mm
标准夹持形式 Chuck type4寸液压卡盘 4 inch hydraulic chuck
最大加工能力 Max. machining abilityΦ230mm×170mm
主轴形式 Spindle type内置主轴电机驱动Inner motor drive
主轴电机冷却形式Spindle motor cooling type油冷 Oil cooling
最高转速 Max. speed6000r/min
电机功率 Motor power5.5/3.7kW
Cs功能 Cs axis function标配 Standard
X 轴
X axis行程 Stroke160mm
最高移动速度 Max. move speed18m/min
功率 Power1.8 kW
Z 轴
Z axis行程 Stroke310mm
最高移动速度 Max. move speed20m/min
功率 Power1.8kW
B轴 B axis
(副主轴行程)
(Counter spindle stroke)行程 Stroke320mm
最高移动速度Max. move speed20m/min
功率 Power1.2kW
动力刀具
Rotary tool转速 Speed5000rpm
功率 Power2.2kW
规格 TypeER20(Φ13)
电气总容量 Power supply20 KVA
冷却油箱容积 Oil tank volumn150L
中心高 Center height1100mm(地脚40mm)
机床外形尺寸(长x宽x高)Dimension (LxWxH)2250x1592x1645mm
机床重量Mass of machine约2800Kg
