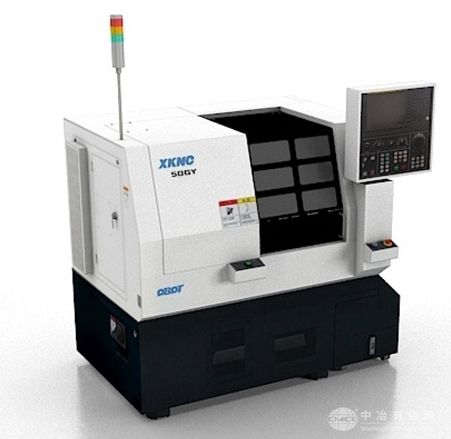

XKNC-50GY排刀车铣复合机床是在50G基础之上，开发了Y轴动力刀具以增强铣削功能，X向或Y向动力刀具由普通排刀车床可加装的一把增加到两把或是三把，动力刀具沿Y轴方向进给，可以实现径向面加工、孔加工、端面槽加工、铣削及异型轮廓等复合加工，并具备动力刀具刚性攻丝功能，真正实现了排刀车床的车铣复合加工。
性能特点：
1.高刚性
1、床身为对称式结构设计刚性足，主轴与Z轴居于床身中间位置，有效减小热変位对位置精度的影响。
2、HT300材质，其强度高，耐磨性好，整体设计优良、减震效果好。
2.导轨1、延用日本北村百年传承的刮研技术及超精研磨工艺，并配置自动润滑系统，确保机床长期高精度、高稳定性。
2、使用燕尾导轨结构，HT300材质，其强度高，耐磨性好，整体设计优良、减震效果好。
3、硬轨结构，接触面均经过刮研处理，每平方英寸刮研点数一般12-14个，使刚性提高明显。
4、Z轴采用双山型滑动导轨，*满足刚性要求高,加工范围大的自动化加工。
X轴导轨X-axis guide
Z轴导轨Z-axis guide
3.Y轴驱动动力刀具
Y轴驱动动力刀具 Y-axis drive power tool
电机功率：750W Motor power: 750W
最高转速：6000r/min Maximum speed: 6000r/min
Y轴快进速度：15m/min Y-axis fast forward speed: 15m/min
Y轴行程：95mm Y-axis travel: 95mm
最大安装动力刀具数量：3把 Maximum installed power tools: 3
弹簧夹头规格：ER16 Spring collet specification: ER16
动力刀具沿Y轴方向进给，可以实现径向面加工、孔加工，工件端面的切槽、铣削及异型轮廓加工等三轴联动复合加工，并具备动力刀具刚性攻丝功能(特配)，真正实现了排刀车床的车铣复合加工。
4.高精度主轴
1、轴芯：使用*的主轴材料，经过多道热处理和精细加工，耐冲击和耐磨性更强。。
2、轴承：使用进口品牌高精密滚珠轴承，采用P4级，终身免维护。
3、防水：使用进口的高级防水环。
4、可选配电主轴，采用油冷机冷却，保证高精度。
5、特殊配置可选用内置电主轴, 内置电机主轴Ф30规格主轴转速8000rpm，采用油热交换器冷却，保证了主轴的高速高精度。适合于对精度、光洁度要求较高的金属工件的加工，极大提高了生产效率。
5.操作系统 FANUC Oi-TF
FANUC操作系统
1. 高速高精度刚性攻丝。
2. 复合加工循环，能简化车床编程。
3. 圆柱插补功能，能够按照圆柱表面的展开图进行编程。
4. 直接尺寸编程，能简化部件加工程序的编程。
5. 记忆型螺距误差补偿，可对丝杠螺距误差等机械系统中的误差进行补偿，补偿数据以参数的形式存储在CNC的存储器中。
6. CNC内装PMC编程功能，对机床和外部设备进行程序控制。
7. 随机存储模块，可在CNC上直接改变PMC程序和宏执行器程序。
6.燕尾式特制刀具座底板
采用与20G机床同等规格尺寸设计，可使用20排刀系列标准刀座，增加排刀数量，实现最大可安装刀具数量9把。
7.多样的自动夹具开闭及夹紧装置选择液压回转缸：
1、过程稳定，容易吸收冲击和振动。
2、夹持力大，易实现无级调速，调速范围较大。
3、液压站保压可靠、效率高、构造简单。
液压回转缸Hydraulic rotary cylinder
液压站Hydraulic station
气动回转缸：
1、操作简单，便于与实现自动化。
2、响应快速，提高生产效率。
3、可选配卡盘夹紧方式，夹紧精准，夹持范围大。
气动回转缸Pneumatic rotary cylinder
8.排屑器
零件加工产生的铁屑自动排出机床，适合于自动化加工和切屑余量大的情况。
9.切削油装置
用于存储冷却液，配备冷却泵，实现冷却液回路循环。
10.油雾收集装置
降低污染，改善作业环境。
11.高压内冷却装置
可有效冷却润滑，提高效率保证产品质量。
12.夹紧检测装置
高精度传感器检测灵敏，确保夹持状态良好，有效提高生产质量。
技术参数：
(1)机械本体标准规格MACHINE SPECIFICATIONS
项目Item50G参数 50G Parameter50G(带Y轴)参数 50G (with Y axis)Parameter
加工能力 Capacity床身上最大回转直径Swing over bedФ270mm
刀座底板上回转直径Swing over cross slideФ160mm
最大加工直径Max. machining diameterФ100mm
最大加工长度Max. machining length100mm
主轴 Spindle主轴速度Spindle speedMAX.6000r/min
内置电主轴规格主轴转速(特配)Built-in motorized spindle speed (Optional Accessories)MAX.8000r/min
主轴通孔直径Through hole diameterФ30mm
回转速度变换Number of speed ranges无级(S指令)Step-less
主轴中心高度Height from floor to spindle center1030mm
快进速度 Rapidly travelX轴快进速度X-axis rapid traverse15m/min
Z轴快进速度Z-axis rapid traverse15m/min
Y轴快进速度Y-axis rapid traverse-15m/min
行程 StrokeX轴行程X-axis travel250mm
Z轴行程Z-axis travel250mm
Y轴行程Y-axis travel-95mm
电机 Motors主轴电机Spindle servo motor3.7/5.5 KW
进给轴(X/Y)轴电机Feed servo motors0.75KW
进给轴Z轴电机Feed servo motors1.2KW
Y轴动力刀 Y-axis drive power tool动力刀最高转速drive power tool maximum speed-MAX.6000r/min
动力刀电机功率Motor power tool installation number-750W
最大安装动力刀数 Maximum power tool installation number-3把
动力刀弹簧夹头规格Spring collet specification-ER16
其它 Etc.总电气容量Required electric power8KVA，AC200V±10%，50Hz
机床尺寸(长×宽×高)Floor space约1670×1470×1650mm
机床重量Mass of machine约1500kg
