工作原理：

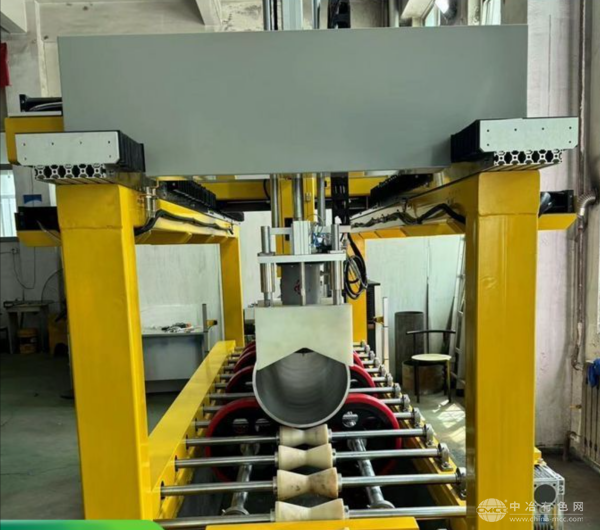

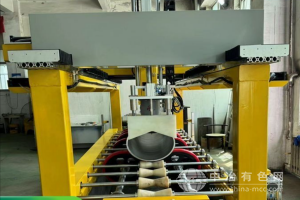

该设备采用多通道脉冲反射式超声检测技术，通过高频超声探头（频率范围0.5-15MHz可调）向管棒材焊接区域发射超声波。声波在焊缝内部传播时，遇到缺陷或焊缝边界会产生反射回波，探头接收后将其转化为电信号。系统搭载高速数字信号处理模块，实时分析回波幅度、传播时间等参数，结合智能成像算法生成A扫描波形与C扫描平面图，精准定位缺陷位置并量化其尺寸。设备支持水浸耦合或接触式检测，可适配不同管径（Φ6mm-Φ600mm）及壁厚（1mm-50mm）的焊接接头，满足在线或离线检测需求。
应用范围：
适用于不锈钢、碳钢、钛合金等材质的管棒材对接焊缝检测；满足石油天然气输送管道、锅炉压力容器、化工设备等特种装备的焊接质量验收；可集成于自动化焊接生产线，实现焊后100%全检；同时支持手工焊接、氩弧焊、激光焊等多种工艺的焊缝检测，符合GB/T 11345、ASTM E2373等国内外标准要求。
产品技术参数：
检测灵敏度：可识别Φ0.5mm平底孔当量缺陷；定位精度：±0.2mm；扫查速度：0-30m/min（可调）；支持通道数：8/16/32可选；数据采样率：150MHz；兼容工业以太网、4-20mA模拟量输出；防护等级：IP65，适应高温、高湿及粉尘环境。
产品特点：
全数字化架构确保信号高保真传输与抗干扰能力；阵列探头与编码器协同实现高密度覆盖检测，避免漏检；智能耦合监测功能实时反馈探头接触状态，自动补偿耦合波动；模块化设计支持快速更换探头与楔块，适配不同管径检测需求；配套软件集成缺陷统计、趋势分析及报告生成功能，助力企业优化焊接工艺，提升生产效率。
