工作原理

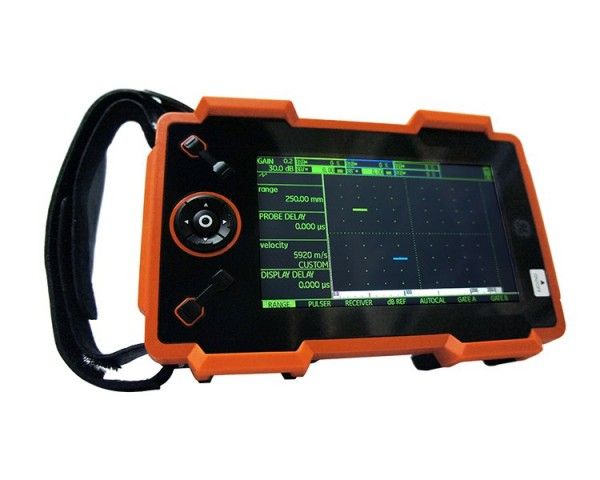

HS600基于全数字超声波信号处理技术实现缺陷检测：
仪器通过压电陶瓷探头向被测工件发射高频脉冲超声波（频率范围0.5-10MHz），超声波在材料内部传播时，遇到缺陷界面会产生反射回波。接收探头捕获回波信号后，经24位ADC（采样率≥100MHz）转换为数字信号，再由FPGA+ARM双核处理器完成信号滤波、增益补偿及缺陷定位分析。仪器支持A扫描（波形）、B扫描（剖面成像）双模式显示，可实时呈现缺陷位置、深度及大小，检测结果符合GB/T 39432、ASTM E2373等标准。
应用范围
适用于以下场景的现场快速检测需求：
航空航天：飞机蒙皮、机翼梁及发动机叶片的疲劳裂纹筛查；
石油化工：压力容器、管道焊缝的腐蚀、裂纹及未熔合缺陷评估；
电力能源：风电塔筒、锅炉管板的高温部件内部缺陷检测；
轨道交通：高铁车轮、车轴及转向架焊缝的隐蔽缺陷定位；
机械制造：铸造件、锻造件的内部夹杂物与疏松验证。
技术参数
型号：HS600
检测模式：A扫描（波形）+ B扫描（剖面成像）
频率范围：0.5-10MHz（宽频探头兼容）
动态范围：≥110dB
垂直线性误差：≤1%
水平线性误差：≤0.1%
灵敏度余量：≥62dB（深200mm Φ2平底孔）
增益调节：0-110dB（1dB步进）
闸门数量：2组独立可调闸门（支持逻辑组合）
显示方式：5.7英寸高亮液晶屏（640×480像素，支持阳光直射）
数据存储：≥500组检测波形（支持32GB TF卡扩展）
通信接口：USB 2.0、蓝牙5.0
电源：锂离子电池（7.4V/4000mAh，连续工作≥8小时）
防护等级：IP65（防尘防水，适应-20℃至50℃环境）
重量：≤1.2kg（含电池）
产品特点
超便携轻量化设计：整机重量仅1.2kg，单手可握，配备防滑手柄与肩带，满足高空、野外等复杂场景的便携检测需求；
双模式实时成像：支持A扫描波形与B扫描剖面同步显示，缺陷位置、深度一目了然，减少人为判读误差；
智能缺陷辅助分析：内置波形冻结、回波包络及DAC曲线功能，可自动标记缺陷回波峰值，辅助用户快速定位问题；
超强环境适应性：全金属机身通过MIL-STD-810G军标认证，配备加热屏幕与防震支架，适应高温、高湿及强振动环境；
无线数据协同管理：通过蓝牙5.0将检测数据实时传输至手机或PC端，支持云端存储、报告生成及远程专家诊断，提升团队协作效率。
