工作原理

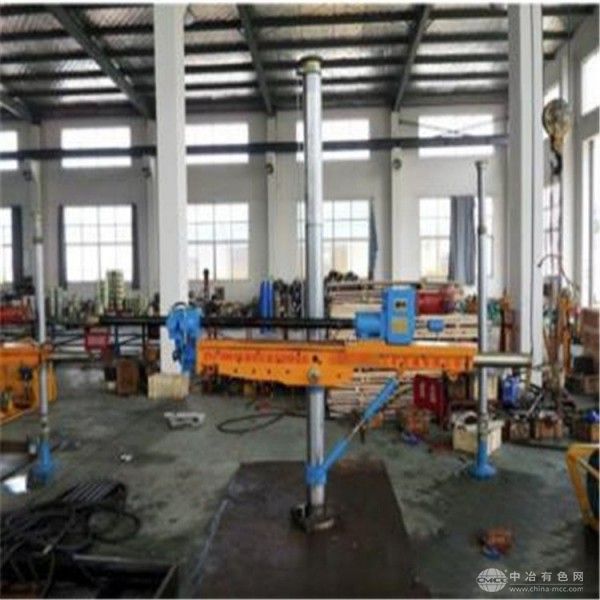

ZYJ-1000/135采用全液压动力传动与智能自适应控制技术：
井下防爆电机驱动双变量柱塞泵，将液压能转化为高压油液，通过多路换向阀分配至回转系统与给进系统。回转系统由液压马达经三级行星齿轮减速输出1000N·m扭矩，配合0-120r/min无级调速功能，可高效破碎f≤10的硬岩地层；给进系统通过双液压油缸驱动，提供0-150kN连续可调的推进力，并支持恒压自动钻进模式，通过压力传感器实时感知地层阻力，动态调整推进速度与回转扭矩，避免卡钻或钻杆断裂风险。设备集成扭矩、位移、瓦斯浓度及孔底温度传感器，通过PLC控制器实现钻进参数智能优化，当遇到异常情况时，2秒内触发声光报警并启动应急回退或停机保护。架柱结构采用高强度合金钢焊接而成，通过液压顶紧装置与巷道顶板刚性连接，配合动态减振技术，确保钻进过程中机身振动幅度≤1mm，保障钻孔垂直度。
应用范围
适用于煤矿井下250米以内的深孔作业场景，包括：
综采工作面本煤层瓦斯抽采长钻孔（钻孔直径94-133mm，深度150-250m）；
掘进巷道超前探放水孔及地质构造探测孔（钻孔直径75-135mm，深度100-200m）；
断层封堵验证孔、水文观测孔及顶板离层监测孔等辅助工程。
设备可适配金刚石复合片钻头、牙轮钻头及异型钻杆，满足多样化地层与孔径需求。
技术参数
额定扭矩：1000N·m
钻孔直径范围：42-135mm
钻进深度：0-250m（视地层条件）
回转速度：0-120r/min（无级调速）
给进力：0-150kN（连续可调）
起拔力：180kN
主机重量：10.2t（不含架柱）
架柱高度：2.5-5.0m（液压可调）
适配动力：防爆柴油机或1140V/660V防爆电机
防护等级：IP67（防尘防水）
防爆标志：ExdI Mb
产品特点
超深孔高效钻进：1000N·m扭矩与150kN推进力协同，单班钻进效率达60-80m，较传统设备提升50%；
智能安全防护系统：集成钻孔压力监测、瓦斯预警、防喷孔装置及架柱防松锁紧机构，通过五级报警机制保障施工安全；
高精度稳定控制：液压可调架柱配合动态减振技术，钻孔垂直度偏差≤0.2°，满足瓦斯抽采孔严苛精度要求；
模块化快速组装：主机与架柱分体运输，通过快换接头1小时内完成组装，适应井下复杂环境作业；
低能耗长寿命设计：采用节能型液压系统与耐磨材料，综合能耗降低30%，关键部件寿命超15000小时。
