产品简介
安装形式：落地式
布局形式：卧式,平床身,水平导轨
产地：国产
加工材质：硬金属,铸铁,钢锻件,碳钢件,合金钢
加工用途：扩孔,切断,铣削平面,铣削曲面,铣螺纹,铣花键轴
界面语言：中文
控制形式：普通
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
产品特性：切削
控制形式：人工
布局形式：卧式
售后服务：三年
主电机功率5.5kw
最大加工长度750mm
最大加工直径360mm
最大回转直径190mm
主轴转速级数4
主轴通孔直径52mm
动力类型：机械传动
可售卖地：全国
型号C6136

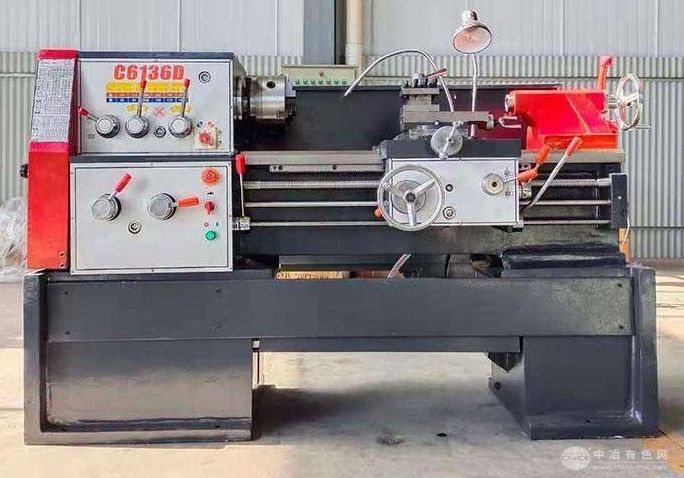

C6136适用于轴盘环等多种加工的卧式车床
C6136是能对轴、盘、环等多种类型金属工件进行多种工序加工的卧式车床，常用于加工工件的内外回转表面、端面和各种内外螺纹，采用相应的刀具和附件，还可进行钻孔、扩孔、攻丝和滚花等。是车床中约占车床类总数的65%，因其主轴以水平方式放置故称为卧式车床.
产品介绍
C6136适用于轴盘环等多种加工的卧式车床
车床由床身、床头箱、变速箱、进给箱、光杆、丝杆、溜板箱、刀架、床腿和尾架等部分组成。
1、床身：是车床的*件，用来支承和安装车床的各部件，其相对位置，如床头箱、进给箱、溜板箱等。床身具有足够的刚度和强度，床身表面精度很高，以各部件之间有正确的相对位置。床身上有四条平行的导轨，供大拖板(刀架)和尾架相对于床头箱进行正确的移动，为了保持床身表面精度，在操作车床中应注意维护保养。
2、床头箱(主轴箱)：用以支承主轴并使之旋转。主轴为空心结构。其前端外锥面安装等附件来夹持工件，前端内锥面用来安装，细长孔可穿入长棒料。C6136箱内只有一级变速，其主轴变速机构安放在远离主轴的单独变速箱中，以减小变速箱中的传动件产生的振动和热量对主轴的影响。
3、变速箱：由电动机带动变速箱内的齿轮轴转动，通过改变变速箱内的齿轮搭配(啮合)位置，得到不同的转速，然后通过皮带轮传动把运动传给主轴。
4、进给箱：又称走刀箱，内装进给运动的，可调整进给量和螺距，并将运动传至光杆或丝杆。
5、光杆、丝杆：将进给箱的运动传给溜板箱。光杆用于一般车削的自动进给，不能用于车削螺纹。丝杆用于车削螺纹。
6、溜板箱：又称拖板箱，与刀架相联，是车床进给运动的操纵箱。它可将光杆传来的旋转运动变为车刀的纵向或横向的直线进给运动;可将丝杆传来的旋转运动，通过"对开螺母"直接变为车刀的纵向移动，用以车削螺纹。
7、刀架：用来夹持车刀并使其作纵向、横向或斜向进给运动。
8、尾架：安装在床身导轨上。在尾架的套筒内安装，支承工件;也可安装钻头、铰刀等刀具，在工件上进行孔加工;将尾架偏移，还可用来车削圆锥体。
设备参数：
主要技术参数C6136
加工能力床身上回转直径mm360
刀架上回转直径mm190
中心距mm750/1000/1500
床身宽度mm360
主轴主轴转速范围rpm36-1600rpm(12)
主轴端部尺寸mmC6
主轴内孔锥度MT6
主轴通孔直径mm52
拖架横滑板行程mm180
小刀架行程mm95
车刀杆截面尺寸mm22-22
进给公制螺纹范围(种数)0.5-14mm(18)
英制螺纹范围(种数)40-2inch(28)
模数螺纹范围(种数)0.25-3.5m(17)
尾座尾座套筒锥度MT5
尾座套筒直径mm65
尾座套筒行程mm160
主电机功率kw4
