产品简介
表面粗糙度：Ra0.2μm
布局形式：卧式
产地：国产
工作台T型槽(宽×个数)：14*1mm×n
工作台尺寸(长×宽)：300*600mm
工作台最大承重：420kg
工作台最大移动量(左右×前后)650*350mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：平面,齿条,成型表面
界面语言：中文
类型：数控,高精度
磨削类型：湿式
砂轮(外径×宽×内径)355*(20-40)*127mm
售后保修期：12个月
数控系统：三菱/MITSUBISHI,西门子/SIEMENS,新代/SYNTE
C外形尺寸(长×宽×高)：2200*3000*1800mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：2500kg
自动化程度：自动
自动轴上下、前后伺服自动，左右液压自动
磁盘无极电磁吸盘
产品介绍

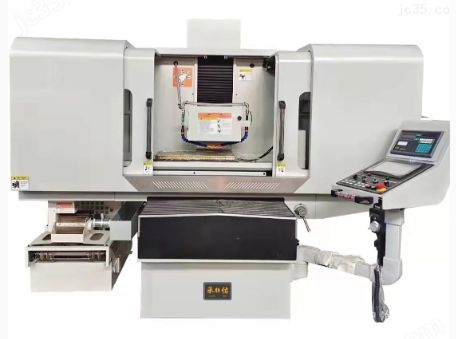

一、本高精密数控平面磨床在继承传统磨床基础框架刚性强、结构对称、稳定性强等优点的基础上，引进先进的动态刚性设计理念，优化设计了移动部件。机床扭矩大，快速响应特性佳，适用于汽车零部件、模具、航空航天、医疗器械、半导体、新能源、五金等各种机械加工领域的需求。
二、机床总体布局
机床总体布局为整体结构，底座固定，床鞍在底座上做Y向移动;工作台在床鞍上做X向移动;立柱安装在底座上，主轴箱在立柱上做Z向移动。
三、机床的结构特点
1、 高刚性、长久的精度保持性
1.1、机床主要大件：底座、床鞍、工作台、立柱、主轴箱均采用优质树脂砂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，保证整机具有足够的强度、刚性和高稳定性，双V型轨道结构，保障移动的稳定性。
1.2、X轴采用油压电机驱动，Z轴采用伺服硬轨驱动，Y轴采用普通电机硬轨.刚性强、动态精度佳;
1.3、Y轴传动采用中国台湾品牌研磨滚珠丝杆，结构紧凑、运动平稳、精度高。丝杆支撑采用精密丝杆支撑轴承，两端预拉伸，消除热伸长。Z轴采用涡轮蜗杆传动，精度更高，下数更敏捷。
1.4、底座采用HT300铸件结构，刚性强;
1.5、高刚性的中国台湾品牌主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既经济环保又实现了长期免保养;
2、 高精度、高动态响应特性
2.1、主轴采用高精度角接触球轴承，使主轴获得高刚性的同时，获得较高的主轴回转精度。
2.2、导轨面采用精密铲花，摩擦力低，减少机床低速爬行现象，定位精度好，同时获得高的动态响应特性;
2.3、 Z轴采用涡轮蜗杆间接连电机，结构简单，维护方便;
3、高效率
主轴转速可达1450rpm，可以增加变频装置，配置CBN砂轮，可提高线速度。三轴快速移动可达25/680/1400m/min;
四、高精密数控平面磨床主要参数:
产品型号CY-3060NC单位
工作台工作台磁台尺寸300*600mm
工作台承重420Kg
T型槽宽度*条数14*1mm
加工范围X轴左右移动量660mm
Y轴前后移动量370mm
主轴中心至工作台距离540mm
主轴锥孔型号4/1
砂轮尺寸(外径*厚度*内径)355*(20-40)*127mm
转速范围(50/60HZ)1450/1740RPM
系统配置三菱PLC
电机配置X轴液压电机1.5KW
Y轴电机40W
Z轴电机400W
主轴电机3.75KW
进给进给速度范围2/25m/min
X轴快速移动0.5-25m/min
Y轴快速移动680m/min
Z轴快速移动1400m/min
精度平面度0.002mm/200mm
Y轴重复定位精度0.2mm
Z轴重复定位精度0.003/100mm
粗糙度0.4Ra
主机外形尺寸(长*宽*高)2200*3000*1800mm
主机重量约2500KG
