产品简介
产地：国产
控制形式：数控

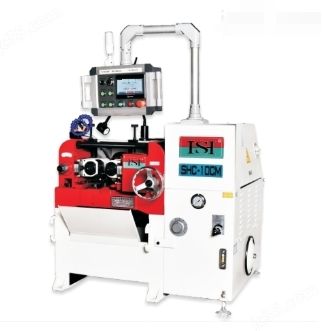

SHC-10CM.7T高精密油压滚牙机精度稳定:机台采用油压系统变频机构,由PLC程序控制压力与自动冲击加压系统结合,在滚制中油温高低稳定,不影响出力,不会产生油温差使得在加工金属工件时质量平均值更稳定。
详细介绍
SHC-10CM.7T高精密油压滚牙机特点：
1、结构性强：本系列机型左机架与右机架(成L形)两个点组装结构，抗力强、刚性好。尤其是滑板经过特殊铲花处理，在长期重压加工中滑板更稳定不易磨损;
2、精度稳定：机台采用油压系统变频机构，由PLC程序控制压力与自动冲击加压系统结合，在滚制中油温高低稳定，不影响出力，不会产生油温差使得在加工金属工件时质量平均值更稳定;
3、油压力道强韧：一般油压泵浦分两种：
a、活塞式，最大出压力KGM210KG
b、叶片式，最大出压力KGM120KG
此系列机型采用活塞式油压泵浦，输出压力大，使油压更稳定。
SHC系列机型油缸孔径为：
SHC-10CMSHC-13CM、SHC-15CM、SHC-18CM、SHC-25CM
φ100CMφ125CMφ160CMφ180CMφ250CM
60KG、80KG、100KG、130KG、180KG
4、齿轮箱按装有调齿背隙功能，使得在滚制工件外径大小转换、且加工时间较久之后，有调试主轴公差功能;
5、寿命长：机台结构性能平衡度好、刚性强、油压稳定，且主要零配件如：万向接头、变频器、油压系统、微动感应开关均采用日制台制原装备进口组装而成，使得工作寿命长、牙轮损耗低、加工高精密产品更稳定。
本系列机型结构可媲美欧州，日本等机型。
技术参数：
名称规格项目ITEMSHC-10CM
滚轮加工范围Range of thread最大外径 Max.diameterФ50 mm
最小外径 Min.diameterФ2mm
节距范围 Pitch0.25-2mm
固定滚制范围Range of length(in feed)5-50mm
滚通滚制范围Range of length(thru feed)Ф2-Ф12Free
滚轮转速 Speed Range 0-100 R.P.M标准
滚轮规格Thread rolling Dies外径 Max.diameterФ100-120mm
内径 Bore diameterф50.5mm (可更改轴心)
厚度 Width range50mm
键槽 Key way8mm
滚轮轴间距离Dies spindle最大距离 Max.diameter151mm
最小距离 Min.diameter90mm
最大滚制压力Max rolling pressure7Tons
滚轮传动马力Main power2HP(1.5kw)
油压系统马力Hydraulic power2HP(1.5kw)
冷却泵浦马力Coolant power1/8HP
地面至滚轮中心高度Height from Floor to Spindle center743mm
占地面积Floor Speace Required(LxWxH)m/m1150x1150x1300mm
机械重量 Weight净重 Net weight1200kgs
毛重 Gross weight1450kgs
