工作原理

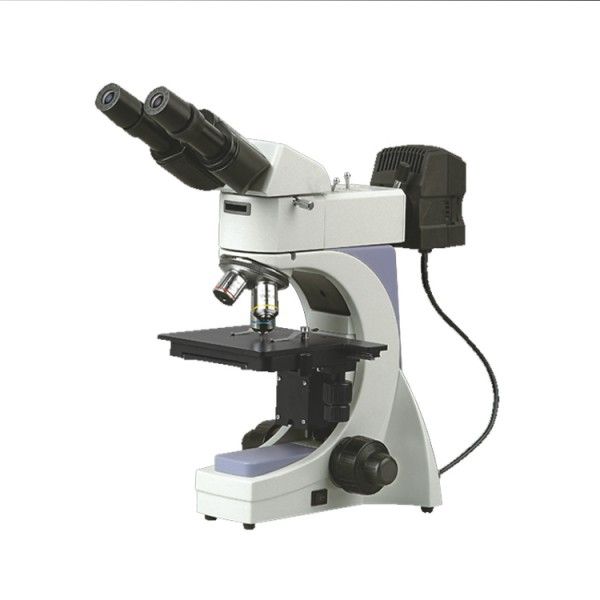

NJF-120采用无限远色差校正光学系统，光线经卤素灯（6V/20W）发射后，通过聚光镜聚焦至样品表面，反射光线依次通过平场消色差物镜（如10X、40X、100X油镜）与大视野目镜（WF10X/Φ20mm），形成高对比度、高分辨率图像。设备配备五孔物镜转换器，支持快速切换倍率，总放大倍数范围达100X-1000X。调焦系统采用同轴粗微动设计，微调格值0.002mm，确保精准定位；机械载物台支持75mm×50mm移动范围，游标格值0.1mm，满足局部区域精细观测需求。
应用范围
NJF-120适用于金属材料全流程检测：在冶金行业，可分析钢铁、铝合金的晶粒度、非金属夹杂物等级；在制造业中，用于评估热处理效果（如淬火组织、回火索氏体）、焊接接头质量；在材料研发领域，支持新型合金相组成鉴定及失效分析（如裂纹起源、疲劳断口）。此外，设备兼容金相分析软件，可实现图像采集、尺寸测量及自动评级功能，满足ASTM、ISO等国际标准要求。
技术参数
光学系统：无限远色差校正系统，视场直径20mm
物镜配置：平场消色差物镜（10X/0.25 WD10.6mm、40X/0.65 WD0.6mm、100X/0.9 WD0.13mm油镜）
照明系统：6V/20W卤素灯，亮度可调，支持明场/暗场切换
载物台：双层机械载物台（180mm×150mm台面，75mm×50mm移动范围）
观察方式：双目镜筒（30°倾斜，瞳距52-75mm可调）
产品特点
成像卓越：平场消色差物镜有效校正像差，视场边缘与中心清晰度一致，100X油镜可清晰分辨0.2μm级微观结构。
操作便捷：同轴粗微动调焦手轮设计，单手即可完成快速定位与精细聚焦；载物台手柄符合人体工学，减少长时间操作疲劳。
稳定可靠：全金属机身结构，抗振动干扰；卤素灯寿命超2000小时，降低维护成本。
扩展灵活：可选配数码相机接口、偏振光模块及金相分析软件，支持从基础观测到高级定量分析的升级需求。
