工作原理

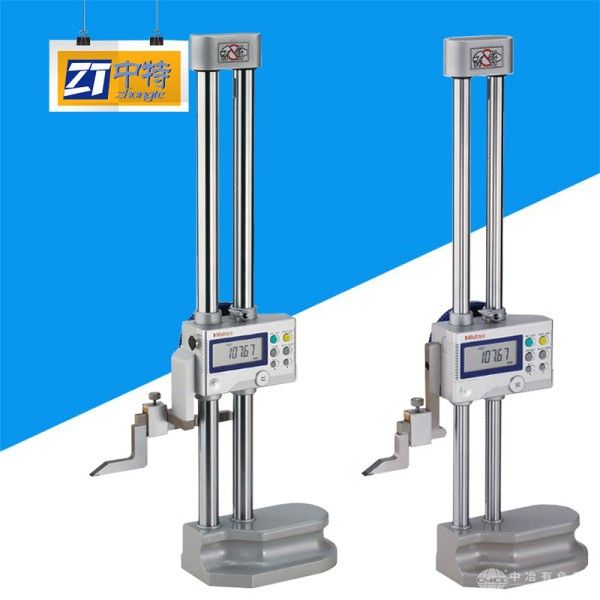

该设备采用光栅尺位移传感技术与微处理器数据处理系统：
光栅尺传感：主尺与滑块间内置高精度玻璃光栅尺，通过光电转换原理将滑块的直线位移转化为电信号，分辨率达0.001mm；
数显处理：微处理器对电信号进行滤波、补偿及单位换算，最终在LCD显示屏上输出实时测量值，支持毫米/英寸双单位切换；
双柱导向：双立柱结构配合精密直线导轨，确保滑块升降平稳无偏摆，消除单柱式高度尺的测量误差，提升重复定位精度。
应用范围
该设备适用于多场景垂直尺寸测量：
机械加工：检测零件高度、深度、槽宽及台阶差，验证加工公差是否符合设计要求；
模具制造：测量模芯高度、型腔深度及顶针位置，保障模具装配精度；
精密检测：支持电子元器件、光学零件等微小尺寸的快速测量，替代传统卡尺与百分表；
科研教学：用于实验室材料厚度、样品高度等参数的标准化测量，提升数据可靠性。
技术参数
量程范围：0-600mm
分辨率：0.001mm
精度：±(2.5+L/300)μm（L为测量长度，单位：mm）
显示方式：LCD液晶屏（带背光）
数据输出：支持RS-232接口连接SPC系统
电源：CR2032纽扣电池（续航约2000小时）
外形尺寸：720×120×40mm
净重：3.8kg
产品特点
高精度与稳定性：双柱导向结构配合德国进口光栅尺，重复定位精度≤0.002mm；
多功能操作：支持绝对/相对测量切换、数据保持、最大/最小值锁定及误差补偿功能；
人性化设计：滑块配备微调旋钮与锁紧螺丝，实现单手精细操作；防尘防水结构（IP54）适应恶劣工况；
耐用可靠：基座采用硬质合金测量面，耐磨性强；滑块与导轨经特殊热处理，寿命超10万次升降。
