工作原理

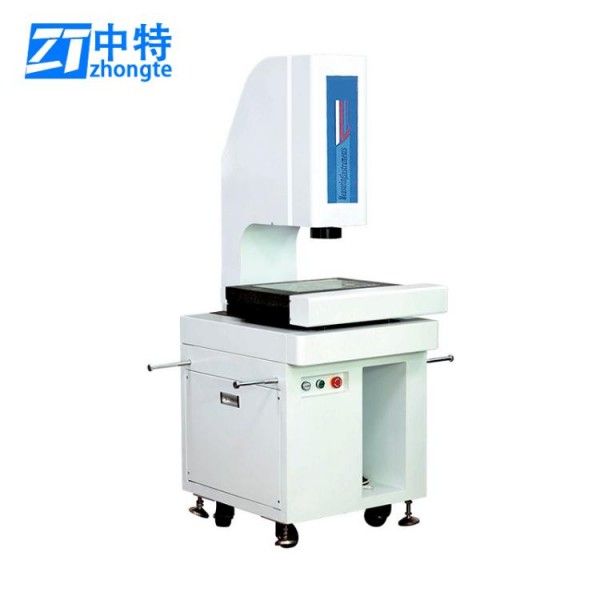

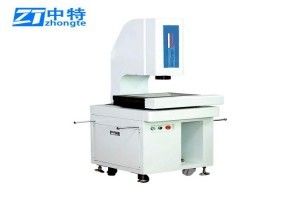

KVM-4040CP采用CCD摄像头实时捕捉被测工件图像，结合高精度光栅尺（分辨率0.0005mm）与伺服电机驱动系统，实现X/Y轴400×400mm行程范围内的精准定位。其核心测量软件通过灰阶感应算法自动识别工件边缘，支持点、线、圆、弧等几何元素的自动测绘，并可导入CAD图纸进行比对分析。设备配备27X-180X可变倍率镜头，适应不同尺寸工件的检测需求，测量精度达Exy=(2.0+L/200)μm（L为被测长度）。
应用范围
该设备覆盖多行业核心检测场景：电子行业可测量PCB板孔径、连接器间距等微小尺寸；汽车制造领域支持发动机零件、齿轮的轮廓精度检测；模具行业能快速评估冲压件刃口尺寸与表面瑕疵；科研机构则利用其进行材料分析、逆向工程等研究。其自动编程功能尤其适用于批量检测任务，通过预设测量路径实现多工件连续检测，效率较传统手动操作提升3倍以上。
技术参数
测量行程：X/Y轴400×400mm，Z轴200mm（可定制至400mm）
镜头倍率：27X-180X（电动变倍）
光栅尺分辨率：0.0005mm
示值误差：Exy=(2.0+L/200)μm
工作台承重：50kg
设备尺寸：1200×720×1760mm
电源：220V AC 50Hz
产品特点
智能自动编程：支持CAD图纸导入与测量路径自动生成，减少人工编程误差；
高精度复合检测：集成激光定位与自动寻边功能，实现微米级测量精度；
多功能数据分析：内置SPC统计模块，可生成CPK报告与公差分析图表；
人性化操作界面：提供中英文双语环境，支持图像与数据同步标注，操作门槛低；
稳定耐用结构：采用花岗石基座与铸铁机身，降低振动对测量结果的影响，适应长时间连续作业。
