工作原理

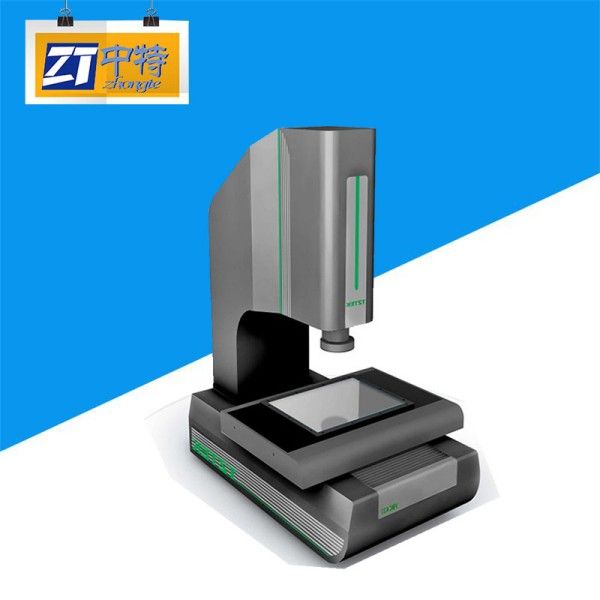

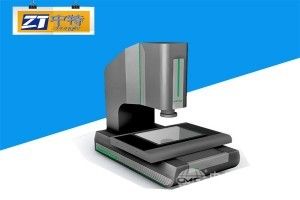

VMU432采用高分辨率工业相机与远心光学镜头组合，搭配可调LED环形光源，通过多角度照明消除工件表面反光或阴影干扰，确保边缘轮廓清晰成像。设备配备X/Y/Z三轴精密运动平台，由步进电机驱动并搭配0.001mm分辨率光栅尺实现闭环定位控制。测量时，软件自动识别图像特征点，运用亚像素边缘提取算法计算几何参数，支持点、线、圆、角度、弧长等20余种元素测量，并可生成符合ISO标准的检测报告。
应用范围
该设备覆盖多行业核心检测场景：电子行业可检测SMT贴片元件尺寸、IC引脚间距、连接器针脚共面度；五金领域适用于冲压件轮廓度、螺纹中径、齿轮齿距测量；模具行业支持型腔尺寸验证、电极放电纹路深度分析；精密加工可实现光学镜片曲率半径、医疗器械零件复杂轮廓的快速测量。其非接触式测量特性尤其适合软质材料或微小零件的检测需求。
技术参数
测量行程：X轴400mm，Y轴300mm，Z轴200mm
光学系统：0.7-4.5X连续变倍镜头，影像放大倍率30-200X
分辨率：光栅尺精度0.001mm，软件亚像素分辨率达0.0005mm
重复精度：≤2μm
光源配置：8区LED环形光+同轴光，亮度独立可调
软件功能：支持CAD图纸导入比对、SPC统计分析、自动编程测量、数据导出Excel/PDF
产品特点
高性价比精密测量：在同类产品中实现更高测量精度与稳定性，满足中小型企业对高品质检测的需求；
智能光源系统：环形光与同轴光切换设计，有效解决反光、透光材质工件的边缘检测难题；
模块化扩展能力：支持探针接触式测量模块加装，可升级为复合式测量系统；
人性化操作界面：10.1英寸触摸屏搭配简洁软件流程，新手用户可快速掌握测量技巧。
