工作原理

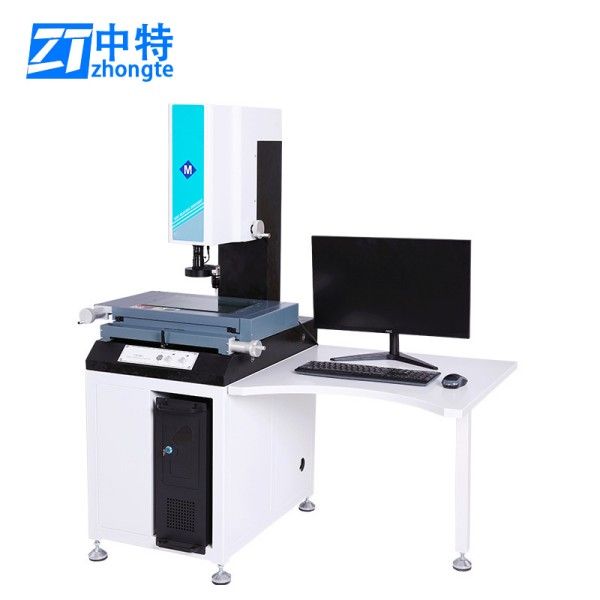

QVMS-3020T采用远心光学镜头与高分辨率工业相机组合，搭配LED环形光源提供均匀照明，确保工件边缘清晰成像。设备通过手动调节X/Y/Z三轴平台完成测量：X/Y轴采用精密线性导轨与微调旋钮，实现平面位置的精准定位；Z轴手动升降镜头，配合软件自动对焦功能锁定测量面；高精度光栅尺实时反馈坐标位置，测量软件对图像进行亚像素级边缘提取与几何拟合，自动计算点、线、圆、角度等参数，并生成符合国际标准的检测报告。
应用范围
该设备覆盖多行业核心检测场景：电子行业可检测SMT贴片元件尺寸、连接器针脚共面度；五金领域适用于冲压件轮廓度、螺纹中径测量；模具行业支持型腔尺寸验证、电极放电纹路深度分析；精密加工可实现齿轮齿距、键槽对称度等复杂参数的非接触式测量。其2.5次元设计尤其适合需兼顾平面与简单高度测量的场景，如PCB板焊盘厚度、塑胶件筋位高度等。
技术参数
测量行程：X轴300mm，Y轴200mm，Z轴150mm
光学系统：0.7-4.5X连续变倍镜头，影像放大倍率30-180X
分辨率：光栅尺精度0.001mm，软件亚像素分辨率达0.0005mm
重复精度：≤2μm
光源配置：6区LED环形光+同轴光，亮度独立可调
软件功能：支持CAD图纸导入比对、SPC统计分析、自动编程测量、数据导出Excel/PDF
产品特点
高性价比2.5次元设计：在传统二次元基础上增加Z轴手动调焦，实现简单高度测量功能，满足多样化检测需求；
灵活手动操控：X/Y轴微调旋钮与Z轴快速升降手柄组合，兼顾粗定位与精测量，操作直观高效；
智能光源系统：环形光与同轴光切换设计，有效解决反光、透光材质工件的边缘检测难题；
坚固耐用结构：花岗岩基座与精密线性导轨组合，确保长期使用稳定性，降低环境振动干扰。
