工作原理

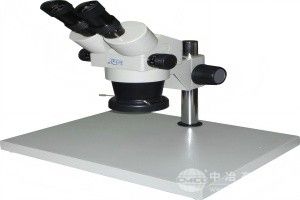

XTL-300采用双目立体成像技术，通过两个独立物镜以7°夹角捕获样品不同视角的图像，经棱镜合成后形成正像立体影像。其核心光学系统配备0.65X-4.5X连续变倍物镜，通过消间隙变倍机构与加固型传动系统实现无级变倍，变倍比达1:7。用户可通过双手轮水平调节放大倍率，同时系统保持像面齐焦性，确保变倍过程中图像始终清晰。设备标准工作距离为150mm，选配0.5X辅助物镜可扩展至26mm，适应不同尺寸样品的检测需求。
应用范围
覆盖电子与精密制造全流程检测：
电子元件检测：LC裸片、LED灯珠、PCB板焊点、SMT贴片、IC引脚共面度分析；
材料表面分析：金属晶粒度评级、复合材料层间剥离观察、薄膜复合材料厚度测量；
工业在线检测：冲压件毛刺、电镀层缺陷、精密零件尺寸比对；
科研教育：生物样本观察、材料微观结构分析、教学演示。
产品技术参数
放大倍率：标准配置6.5X-45X，选配目镜及辅助物镜可扩展至3X-225X；
物镜：0.65X-4.5X连续变倍，变倍比7:1；
观察头：45°倾斜设计，支持360°旋转，瞳距调节范围55-75mm，双目视度±5D可调；
目镜：标配10X/20mm宽视野目镜，可选15X、20X、25X高眼点目镜；
工作距离：标准150mm，选配0.5X/1.5X/2X辅助物镜可调整至26-150mm；
照明系统：支持反射/透射双模式，LED光源亮度可调，兼容环形光、同轴光等附件。
产品特点
高精度成像：镀有特殊膜层的优质光学部件，确保大视场内像面平坦、对比度优异，外围视场清晰度提升30%；
人性化设计：45°倾斜观察头与双边变倍手轮符合人机工程学，长时间操作不疲劳；
灵活扩展：提供多种辅助物镜、目镜及照明附件，支持定制化检测方案；
耐用可靠：加固型传动系统与金属机身设计，适应工业环境长期使用。
