产品简介
产地：国产
界面语言：中文
控制形式：数控
销售区域：全国
详情介绍

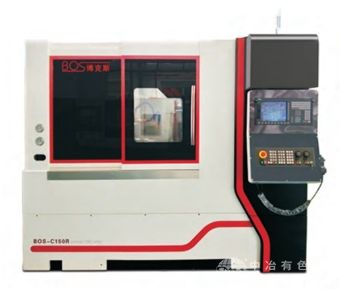

BOS-C150R球头镜面车床是我司的发明技术机型，是一款针对汽配行业的球连杆、球型产品的内外圆精密滚光加工，可现实球型金属产品的圆度高要求、球面高光要求，达到高精高效高自动化的精密机床。
BOS-C150R球头镜面车床技术参数：
技术参数 Technical parameters
BOS-C15OR
Controll system
控制系统
Taiwan Baoyuan /Taiwan Xindai
台湾宝元/台湾新代
Form guide
导轨形式
直线导轨Linear guide rail
主轴最高转速
The hiphest spindle speed
5000r.p.m
使用时主轴转速范围
When in use, the spindle speed range
50-4500r.p.m
The maximum diameter of the gyeletron
床身最大回旋直径
0300mm
The maximum diameter of the cyclotron
最大加工直径
旋转150mm
The maximum length of processing
量大加工长度
250mm
主轴拉杆内径
Spindle diameter
主轴内径
056mm
The spindle rod diameter
46mm
最大通料直径
Maximum material diameter
045mm
最大行程X/Z轴
The maximum stroke of X/Z axis
100/310/210mm(Y轴)
中心高(距刀果板面)
Center height from the knife board)
80mm
X/Z轴最快速移动
The X/Z axis of the fastest moving
30m/min
When suing fast moble XZ axs
使用时快速移动XZ轴
20-28m/min
Repeat positioning accuracy of XZaxis
重复定位精度XZ轴
±0.003mm
Main shalt roundness
主轴真圆度
≤0.002mm
球面圆度
径向
Radial
0-5um
Spherical roundness
轴向
Axial
0-15um
The spindle motor power
主轴伺服电机功率
7.5/11kw
X伺服电机功率
X servo motor power
1.3kw
Z servo motor power
Z伺服电机功率
1.3kw
Hydraulic motor
液压站马达
0.75km
Cutting fluid motor
切削液马达
0.35kn
刀具安装形式
Installation tooll
Knile arrangement
排刀式
The bed sloge
床身斜度
90 degree inalined lathe
90度斜床身
Hydraulic station/tank
液压站/水箱
分离式/整体式
机床重量(约)
The separation Iine/ Holistic
Weight of machine
4000kg
Dimensions(length*width-height)
外形尺寸(长·宽·高)
2350*2100*2100mm
Optional device
选配装置
Oil bath feeder, and hydraulic chuck, workpiece collector, etc
油浴送料机、液压卡盘、工件收集器等
