工作原理

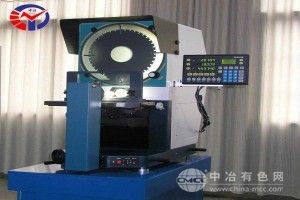

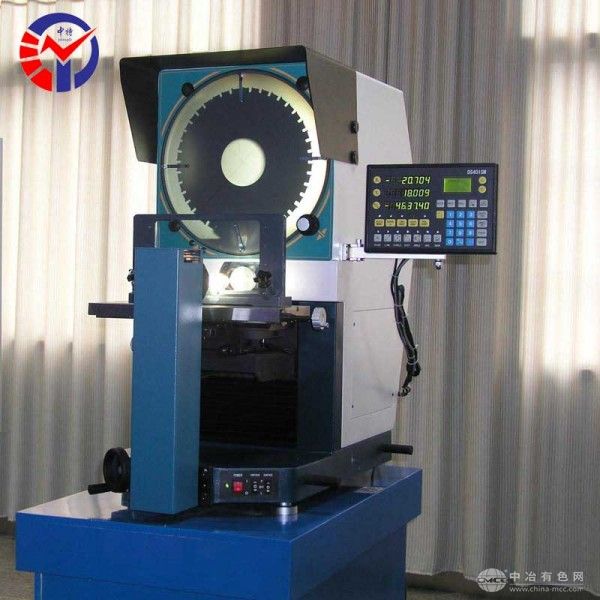

JT26采用光学投影放大技术，将被测工件置于工作台上，通过10x-100x可切换物镜组将工件轮廓放大成像于φ400mm投影屏上。设备配备进口V型直线导轨，实现工作台0-80mm调焦范围内的平滑移动，确保成像清晰度。透射照明采用24V150W卤钨灯，支持高低两档强度调节，适应不同材质工件的透光需求；反射照明通过光纤传输系统提供高照度光源，可清晰显示深色或反光工件轮廓。投影屏支持0°-360°旋转，分辨率达1′，便于多角度测量。
应用范围
该设备覆盖多领域检测需求：在汽车制造业中，可检测传动轴、电机轴承、刹车片等零件的直径、圆度及螺纹参数；电子行业适用于电路板孔位精度、手机按键轮廓度测量；航空航天领域可验证飞机叶片型面偏差、发动机轴承配合尺寸；机械制造中支持齿轮齿形误差、螺纹螺距等复杂形位公差检测。其卧式光路设计尤其适合轴类零件的轴向尺寸测量。
技术参数
工作台台面尺寸450×150mm，测量范围250×150mm，承重达5kg。物镜组包含10x（物方视场φ40mm）、20x（φ20mm）、50x（φ8mm）、100x（φ4mm）四档，工作距离88-45mm可调，放大倍率误差≤0.08%。仪器准确度达(3+L/75)μm（L为测量长度），分辨率0.001mm，满足ISO 10360-2标准。设备外形尺寸687×443×942mm，工作环境要求室温20℃±5℃、湿度40%-70%RH。
产品特点
高精度稳定：采用德国进口光栅尺与闭环伺服控制系统，确保长期使用无漂移；
操作便捷：投影屏旋转角度实时显示，支持一键归零与坐标系转换功能；
适应性强：可选配DC-3000数据处理系统，实现多点采样、角度计算及RS-232数据输出；
维护简易：模块化设计使光源、物镜等部件可快速更换，降低维护成本。
