工作原理

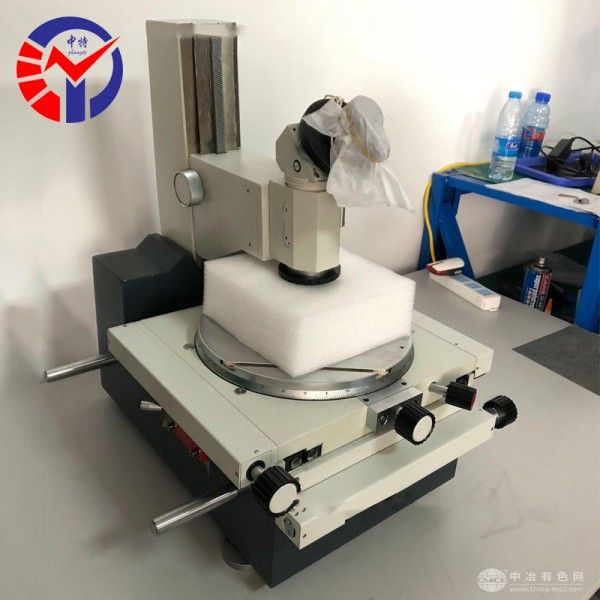

ZTX-14B基于光学投影成像原理，由平行光管发射的平行光束穿透被测工件或经其表面反射，在专用物镜作用下形成放大实像于分划板上。用户通过目镜观测影像并操作X/Y轴微调机构，使工件边缘与分划板刻线对齐，此时内置的高精度光栅尺实时采集坐标数据，经微处理器处理后直接显示于液晶屏，测量结果可存储、输出或打印。设备支持影像法与轴切法双测量模式，可适应不同表面特征的工件检测需求。
应用范围
该设备主要服务于机械加工、模具制造、电子元件及航空航天等领域。在机械行业，可检测齿轮模数、螺纹中径等参数；模具制造中支持型腔尺寸、曲面轮廓度分析；电子元件领域能精准测量IC引脚间距、连接器插针共面性；航空航天部件检测中，可完成涡轮叶片型面偏差、精密螺纹配合间隙等关键指标的量化评估，为工艺改进提供数据支撑。
技术参数
ZTX-14B测量行程达150×50mm，X/Y轴示值误差≤(2+L/50)μm（L为测量长度，单位mm），分辨力0.1μm。配备10×、20×、50×三档物镜，目镜放大倍率10×，总放大倍率覆盖100-500×。照明系统集成表面光与轮廓光双光源，支持明暗场切换。仪器净重约120kg，工作台承重达15kg，可稳定承载大型工件。
产品特点
设备采用花岗岩基座与精密导轨，确保长期热稳定性；全封闭光路设计有效防尘，延长光学元件使用寿命；智能数显系统支持中英文界面切换，具备数据统计、SPC分析功能；可选配DRO-CNC数控系统，实现自动测量路径规划与报告生成。整机通过ISO9001质量认证，提供三年质保及48小时快速响应服务，是精密制造企业提升检测效率的理想选择。
