产品简介
布局形式：卧式
产地：国产
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语,韩语,其他语言
类型：普通,数控,高精度,万能,高速,仿形,其他,数显
磨削类型：湿式
数控系统：可选配,其他数控系统
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
自动化程度：自动
详情介绍

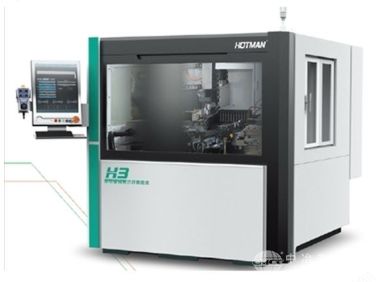

高精密走心式段差磨床,顶心式段差磨床采用特殊走心式结构，可磨削0.05-20mm以内工件多台阶段差，3采用澳大利亚ANCA与豪特曼联合研发的中文二次开发高度自动化磨削系统，可自由移动并重新排列按钮和图标，无需编程即可实现多台阶复杂断差工件的创作界面，性能的互动式触屏技术，轻松实现更高级的手势指令。
设备参数：
编号项 目 单位机型： H3
1装夹工件直径范围mm0.5-20(三爪工作头可到40)
2磨削工件直径范围mm0.05-20
3磨削工件大长度mm200
4控制系统(CNC-4轴)ANCA-X/Y/Z/Z1
5送收料站系统(CNC-3轴)ANCA-U/V/W
6粗磨砂轮尺寸(直径×宽度×孔径)mm250×20×31.75
7砂轮转速rpm0~8500(电主轴)
8砂轮大线速度m/s60
9砂轮主轴马达KW8.5/20
10精磨砂轮尺寸(直径×宽度×孔径)mm150×20×31.75
11砂轮转速(电主轴)rpm0~12000(电主轴)
12砂轮大线速度m65m/s
13砂轮主轴马达KW5.0
14X/Y/Z/Z1轴小进给量mm0.001
15Y轴行程mm350
16Z轴行程mm100
17X轴行程mm29
18Z1轴行程mm29
19X/Y/Z/Z1轴伺服马达KW2.0
20工作头主轴台马达KW1.0
21工作头主轴转速rpm0-2000
22高压油泵KW0.175
23工作头主轴旋转方式固定
24机械手U/V/W轴伺服马达KW1.0
25研削夜箱mm300*300*1000
26毛重(大约)Kg5000
27外形尺寸(长×宽×高)mm2450*1980*2000
设备特点：
高精密走心式段差磨床,顶心式段差磨床国内推出*的走心式磨床结构，使得砂轮加工摆脱从外圆面磨削量小，效率低的问题。以端面作为粗加工初始面，加工量大，加工效率高，同时针对小直径断差金属工件更俱优势。
操作人员可根据定义的各种形状简图，针对金属工件的形状，快速排列组合图形并输入相关参数，即可完成编程加工图形。
自动上下料机械手为3个ANCA伺服马达的动力供给，通过精密线轨以及ANCA控制系统的结合，在送收料过程中，可以高效、精准、便捷的完成整个送收料工作过程。
